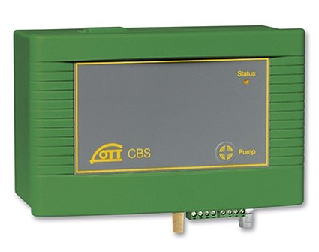

CKS-CBS-15/30
気泡式水位計/バブル式水位計
▼ドキュメントダウンロード
概要

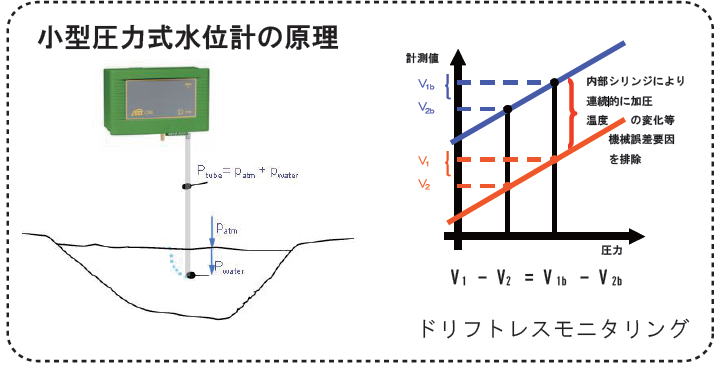

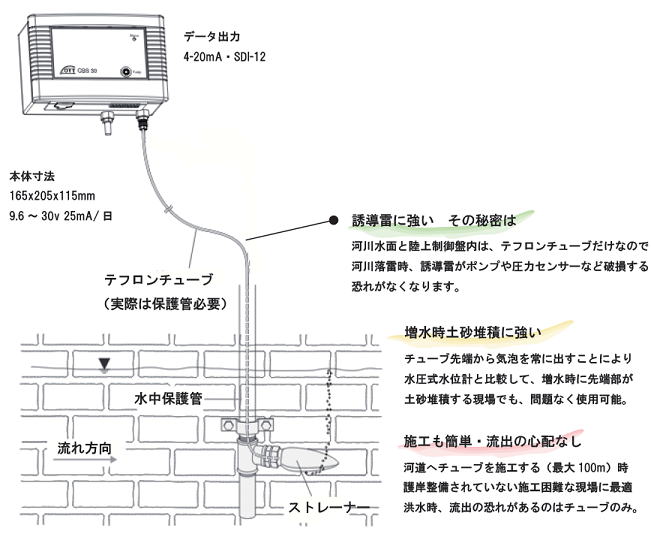

この気泡式水位計は、ポンプによる圧縮された空気を水中に開放するときの圧力を測定する原理で水位を測定します。チューブを水中のストレーナに設置します。水中はチューブのみなので、石灰質の析出などがあっても、安価に交換する事ができます。
同様に、凍結、海水による塩害、洪水による流出の被害も経済的に小さく抑える事が出来ます。
特徴
- 温泉など石灰質の水、酸性アルカリ性の水に強い
- 増水時土砂堆積に強い
- 誘導雷に強い
- 施工も簡単・流出の心配なし
応用例
- 温泉、鉱泉
- 海水
- 凍結の可能性のある河川や池など
- 洪水河川
仕様
モデル | 高精度モデル | 標準モデル | 高水位モデル |
型式 | CKS-CBS-15-0.15 | CKS-CBS-15-0.5 | CKS-CBS-30 |
計測範囲(水位) | 0 ～ 15m | 0 ～ 30m | |
分解能 | 1mm | ||
精度 | ±1.5mm (～3m) | ±5mm(0～15m) | ±5mm(0～30 m) |
計測チューブ内/外径 | 2/4 mmφ | ||
出力 | 4-20mA/SDI-12/485選択 | ||
測定間隔 | 1分以上 | ||
消費電力 | 320 mAh/day (計測間隔1分) | ||
寸法 (L×W×H) | 165 × 205 × 115 mm | ||
重量 | 1.5 kg | ||
電源 | 10 ～ 30 VDC VDC (典型例12/24VDC) | ||
接続状況 |
| ||
オプション |
| ||
電流計測について
電流信号を出力する変換器には、4線式と2線式があります。
4線式 | 2線式 |
|---|---|
 |  |
4線式では、電源2線と信号2線が分かれています | 2線式では、供給電源の消費電流がそのまま電流信号(4～20mAなど)になります。 |
※ <注意>端子の並び方、呼び方は機種によって異なります。 | |
