CSM-SOMLEVEL-15/-30
電波水位計
概要
CSM-SOMLEVEL-15/30は、電波を用いて高精度に水位を非接触計測することができる機器です。
投げ込み型の水位センサーはこちら
仕様
型 番 | CSM-SOMLEVEL-15(-CUR/SDI) | CSM-SOMLEVEL-30(-CUR/SDI) |
計測レンジ | 最大15m | 最大30m |
精 度 | ≦2mm | |
レーダー開口度 | 8° | 4° |
レーダー周波数 | 80 GHz | |
出力 | 4-20mA(-CUR) / | |
動作温度範囲 | -40～+80℃ | |
保管温度範囲 | -40～+80℃ | |
動作電圧 | 12～35VDC | |
IP等級 | IP68 | |
サイズ | Ø76 x 109 mm | Ø76 x 130 mm |
重量 | 0.7kg | |

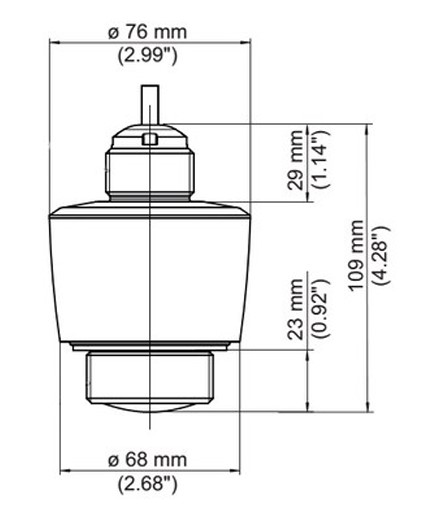

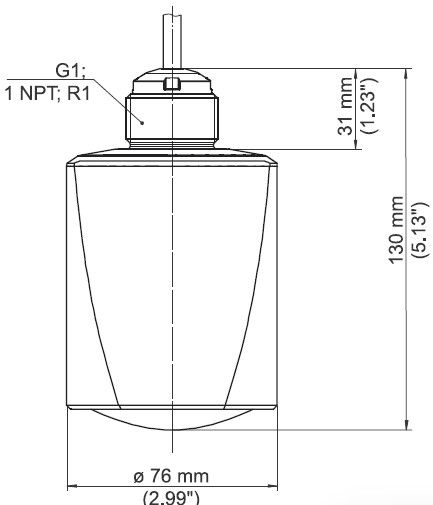

形状図 |  |  |

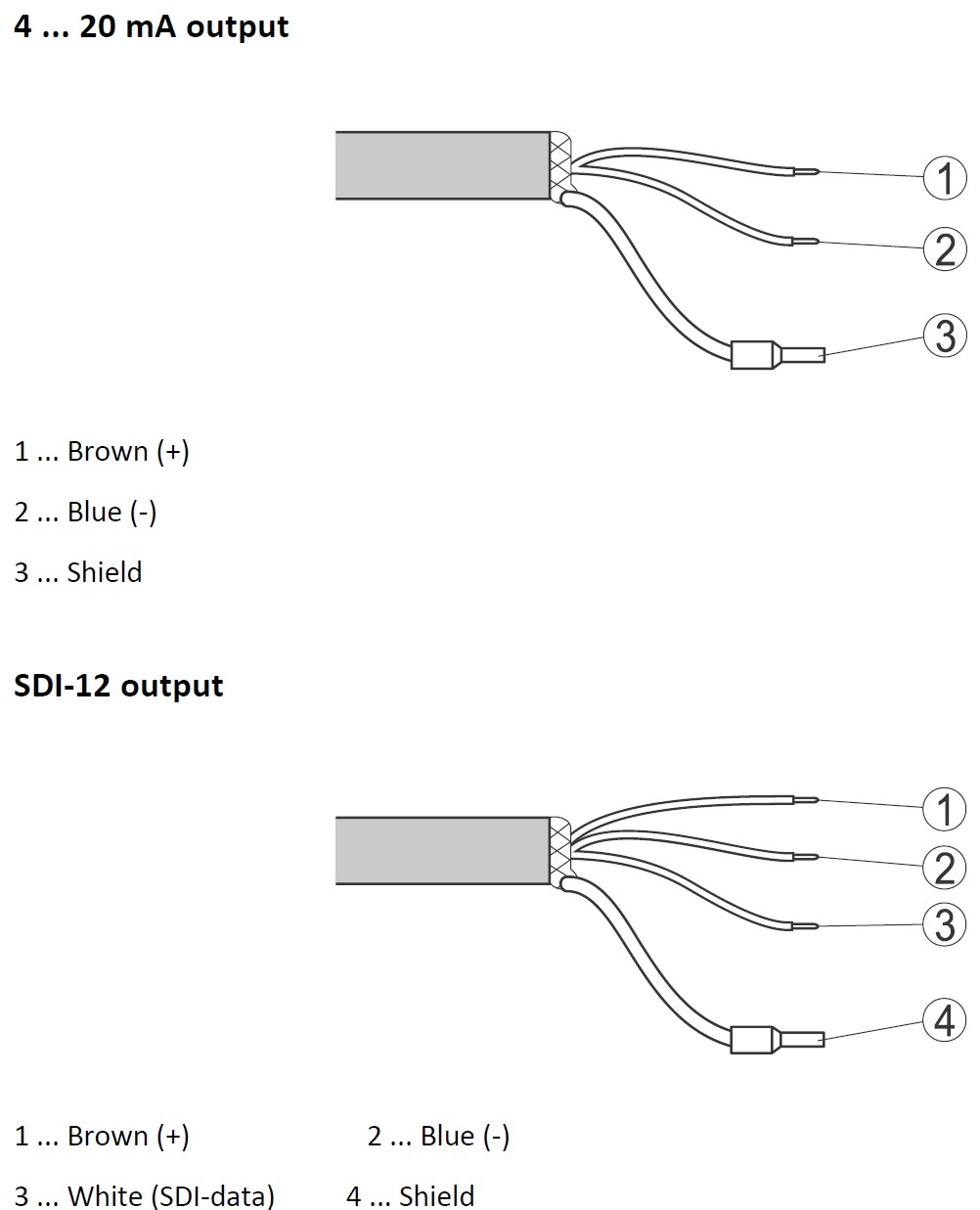

配線 |  | |
電流計測について
電流信号を出力する変換器には、4線式と2線式があります。
4線式 | 2線式 |
|---|---|
 |  |
4線式では、電源2線と信号2線が分かれています | 2線式では、供給電源の消費電流がそのまま電流信号(4～20mAなど)になります。 |
※ <注意>端子の並び方、呼び方は機種によって異なります。 | |
