CYG-5603C/CYG-5631C/CYG-5603CM/CYG-5631BM
風アナログ変換器
▼ドキュメントダウンロード
概要
CYG-5108MA/CYG-5103/CYG-5106などの標準出力(風速:周波数、風向:ポテンショメータ)のセンサー出力を0-1V電圧、4-20mA電流に変換するものです。風速計を取り付けたポールにそのまま取り付けられる防水タイプの変換器です。
記録装置までの距離が長い場合やノイズが多い環境(空調装置、モーター、無線装置などの近くをケーブルが通る場合)では、電流変換タイプをお奨めします。
新規に電圧または、電流出力センサーを必要とする場合には、V,Lタイプを推奨します。
電圧、電流出力設定のない海用CYG-5108MA/ CYG-5106センサーを電圧、電流出力タイプにする場合にも用いることができます。
仕様
スクロールすることができます
| 変換器の種類 | 電圧出力タイプ | 電流出力タイプ | |
|
CYG-5603C CYG-5603CM |
CYG-5631C CYG-5631BM |
||
| 入力センサーの種類 |
CYG-5108、CYG-5103、CYG-5106などヤング社周波数、ポテンショ出力機種 (入力機種を指定してください) |
||
| 出力 | 風速(C) | 0-5V/0-100m/s | 4-20mA/0-100m/s |
| 風速(CM,BM) | 0-1/0-5V/0-50m/s | 4-20mA/0-50m/s | |
| 風向 | 0-1/0-5V/0-360° | 4-20mA/0-360° | |
| 時定数 | 0.2秒 | ||
| 電源 | 8-24VDC 5mA/12VDC |
8-30VDC 2線式 20mAmax 負荷最大抵抗=(印加電圧-10)/0.02 Ω 例)100Ω/12VDC 700Ω/24VDC 線抵抗を含むので注意 |
|
| 必要ケーブル芯数 | 6芯シールド | 4芯シールド | |
| 大きさ | 110W*75H*56Dmm | ||
| 使用環境 | -50～+50℃ | ||
| 取り付けサイズ | 25-50mmφパイプに取り付け可能なUボルト | ||
スクロールすることができます
 |
 |

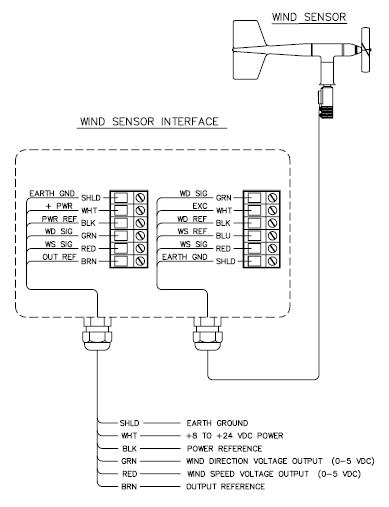

| 電圧出力 CYG-5603C,CM配線図 |

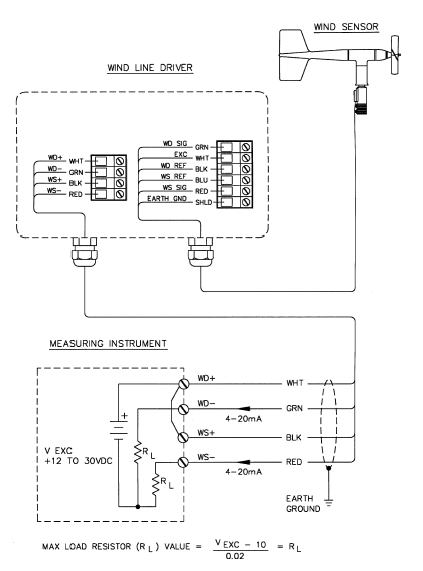

電流出力 CYG-5631C,BM配線図 図中の+12 TO 30VDCは正しくは 8 TO 30VDC |
