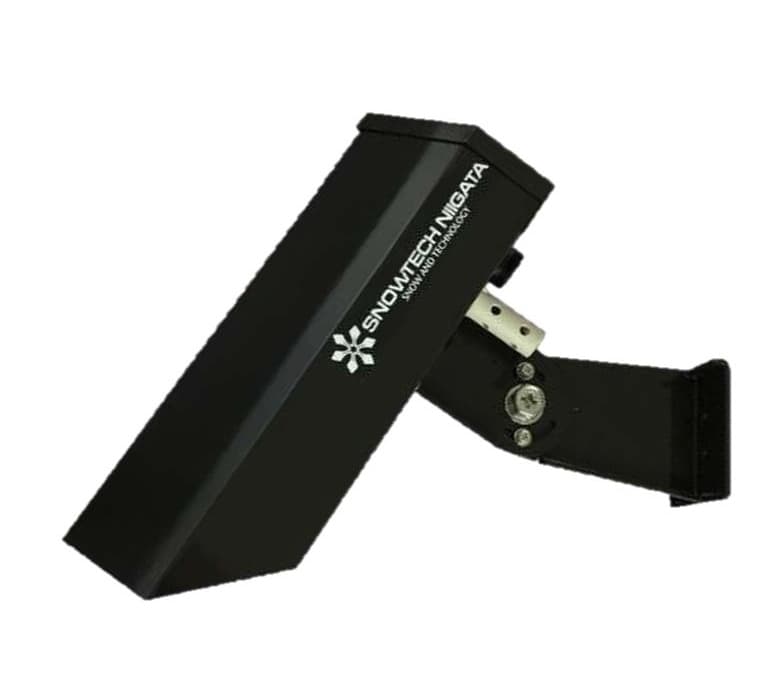

CSDS-105D
レーザー式積雪深計

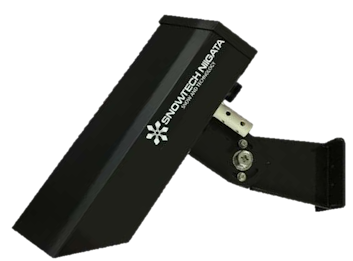

センサー部

型式

CSDS-105D

測定方法

光学距離センサー

光源

レーザーダイオード(赤色)

光出力

1mW未満(JISクラス2)

測定可能範囲

積雪深=0m～5m

測定精度

±1.0cm(擬似雪面使用時)

測定間隔

1・5・10・20・30・60分(設定による)

測定角度

俯角45°~90°(推奨角度 俯角50°～70°)

測定時間

約5秒

ケーブル長

標準付属品=5m(専用ケーブル使用で最長100m)

使用温度

-20～40℃

材質

ケース:AES樹脂  シャシ:SUS304

防水性能

IPX3(JIS保護等級準拠)

ヒーター

レンズ面ガラスヒーター

重量

約2.0Kg(取付金具含む)

寸法

W・H・D= 107・266・261(mm) ※設置確度60°の場合

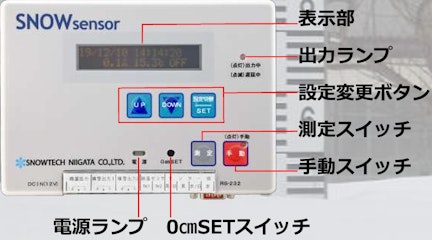

制御部

使用温度

-10～40℃

表示

 (LCD) 20文字2行、(LED) 電源、出力、手動

LCD表示内容

西暦/月/日、時間、積雪深(*㎝)、温度(*℃)、

制御出力状態エラーコード(発生時のみ)

*小数点第一位まで表示

設定方法

 設定SW、▲SW、▼SW 及びパソコン

設定項目

出力ON、出力OFF、測定間隔、測定角度、凍結出力モードなど

デジタル出力

RS232C規格準拠 ASCIIコード

データフォーマット D12/01/01 10:00:00,1234,2.2,1,0,1,1.2,E21(西暦/月/日 時間,積雪深,温度,出力1,2,3,凍結温度,エラー番号)

ロガー機能

測定データ保存(測定間隔10分で約350日保存可能)

材質

ケース・カバー : 難燃性ABS樹脂

重量

0.5kg

寸法

W・H・D=205.6x45x125.6 (mm)

共通

電源

 DC 12V-1A以下 (AC 100~230 / DC 12Vアダプタ使用) 50/60Hz　

消費電力

待機時:約2W以下 測定時: 約3W以下 ヒーター動作時: 約5W以下

構成

センサー部×1,制御部×1、専用接続ケーブル×1、

ACアダプタ×1、基準板(ベース板+擬似雪面)×1

センサー部取付金具(支柱用) ×1、取扱説明書×1

別売品

路温センサー(標準:5m、延⻑品:10m～50m)、

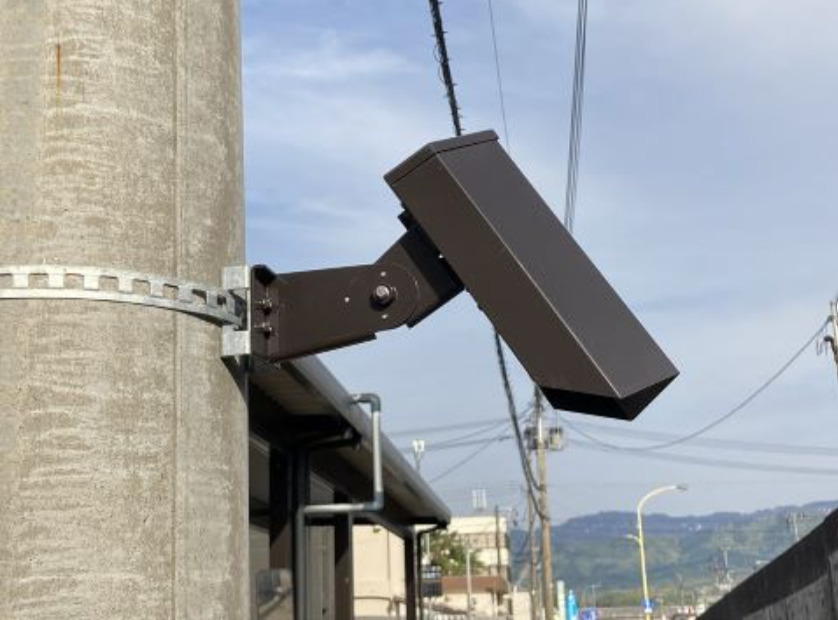

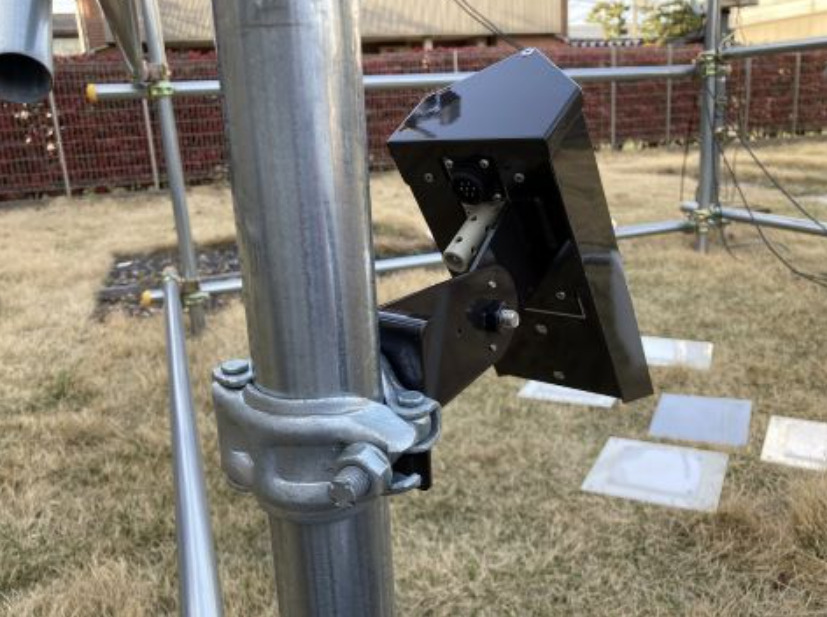

単管用センサー部取付金具(クランプ)

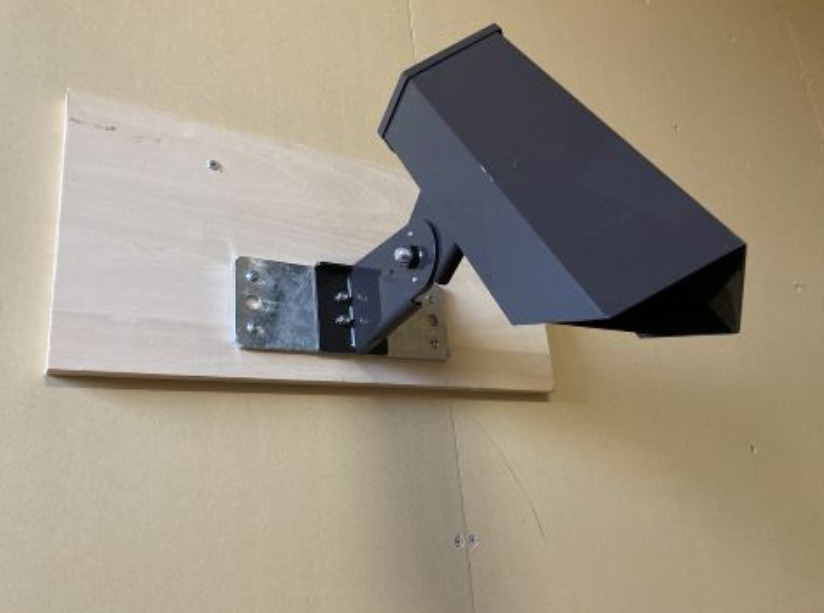

壁面用センサー部取付金具、
