CNE-SHK-501
降雪強度計

センサー部

降雪検知方式

降雪雪片からの反射光を検出(カウント式)

物体検知距離

350cm(センサーは物体から3.5m以上離す必要有り)

雪片検知距離

80cm (擬似雪片2mm使用時)

温度検知方式

サーミスタ・温度低下検出
測定範囲-25～+40℃

主な材質

SUS430+SUS304　(センサーケース)ABS樹脂

使用温度

-20～40℃

大きさ・重量

180×110×210mm　0.9kg

ケーブル

5m付属

変換部

RS-232Cデータ出力

形式:38400bps 8N1 フロー制御無し　DTE,アスキーカンマ区切り
出力間隔:1分
データ並び:モード,日付,インターバル積算パルス,1分積算パルス,NU,NU,気温,NU,NU+CRLF

モード説明
1 正常
3 Error 1

出力例:1,12/ 9/ 4 18:30, 235, 235, 235, 0, 0.0,1,2 CRLF

接点出力

無電圧接点信号 1a接点
接点許容電流 AC200V 5A(pf 0.4)

ケース材質

SPC-1

使用温度

0～40℃

大きさ・重量

230×200×80mm　1.5kg

総合

電源

AC100V/200V 50/60Hz

消費電力

a) 外気温=3.0℃以上の時:最大 3W
b) 外気温=3.0℃未満の時:最大 7W

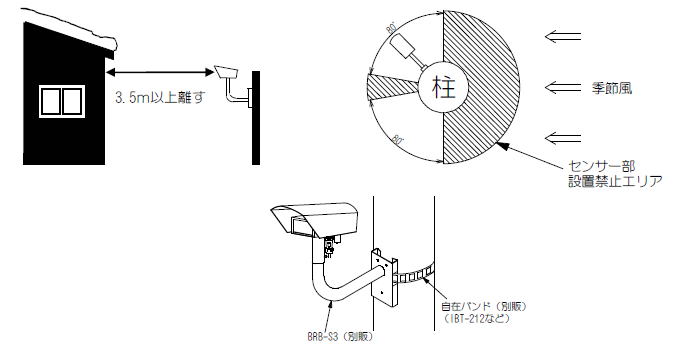

設置方法

センサーは、外径28φのパイプに取り付け
投受光部は、建物などから3.5m以上離すこと
季節風と反対方向(例:南西)に向けて着雪しないようにする
