CSM-HDI
雹センサ
概要
CSM-HDI 雹センサはひょう、あられなどの数量を計測できるセンサです。

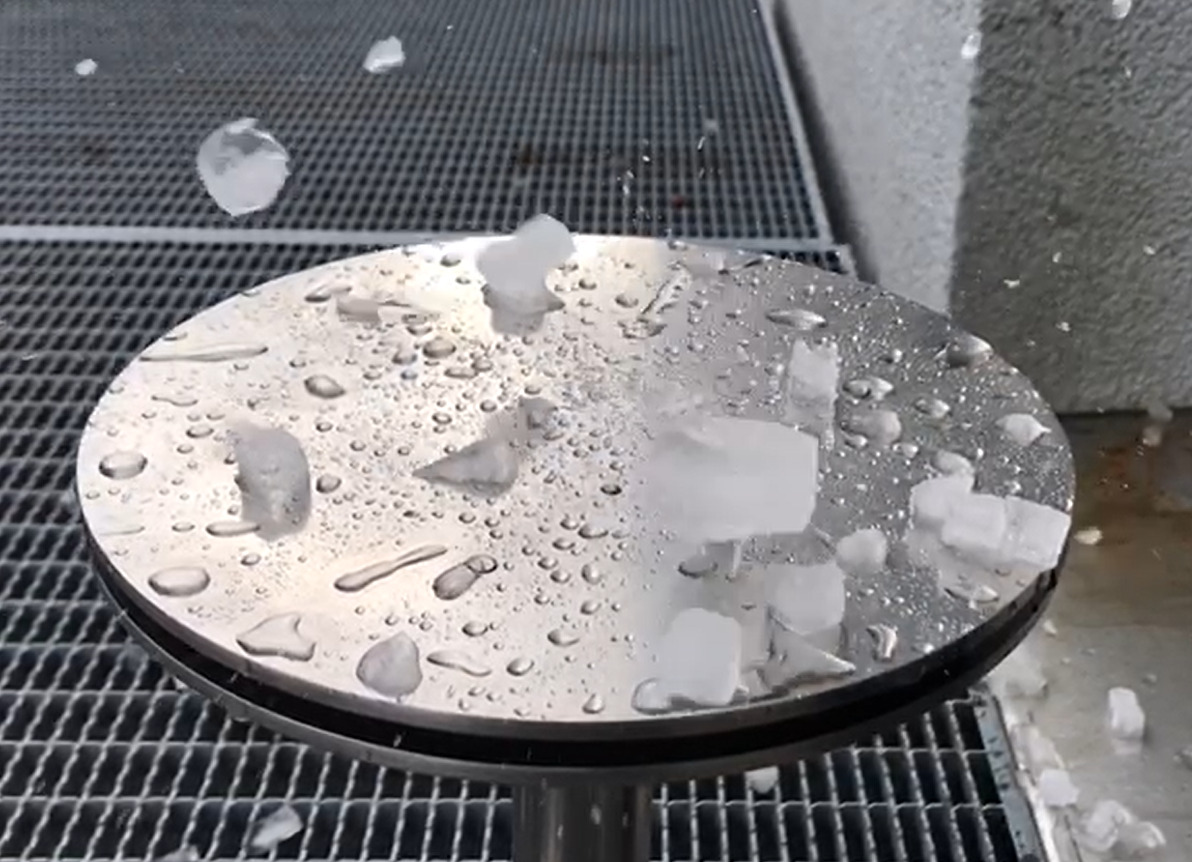

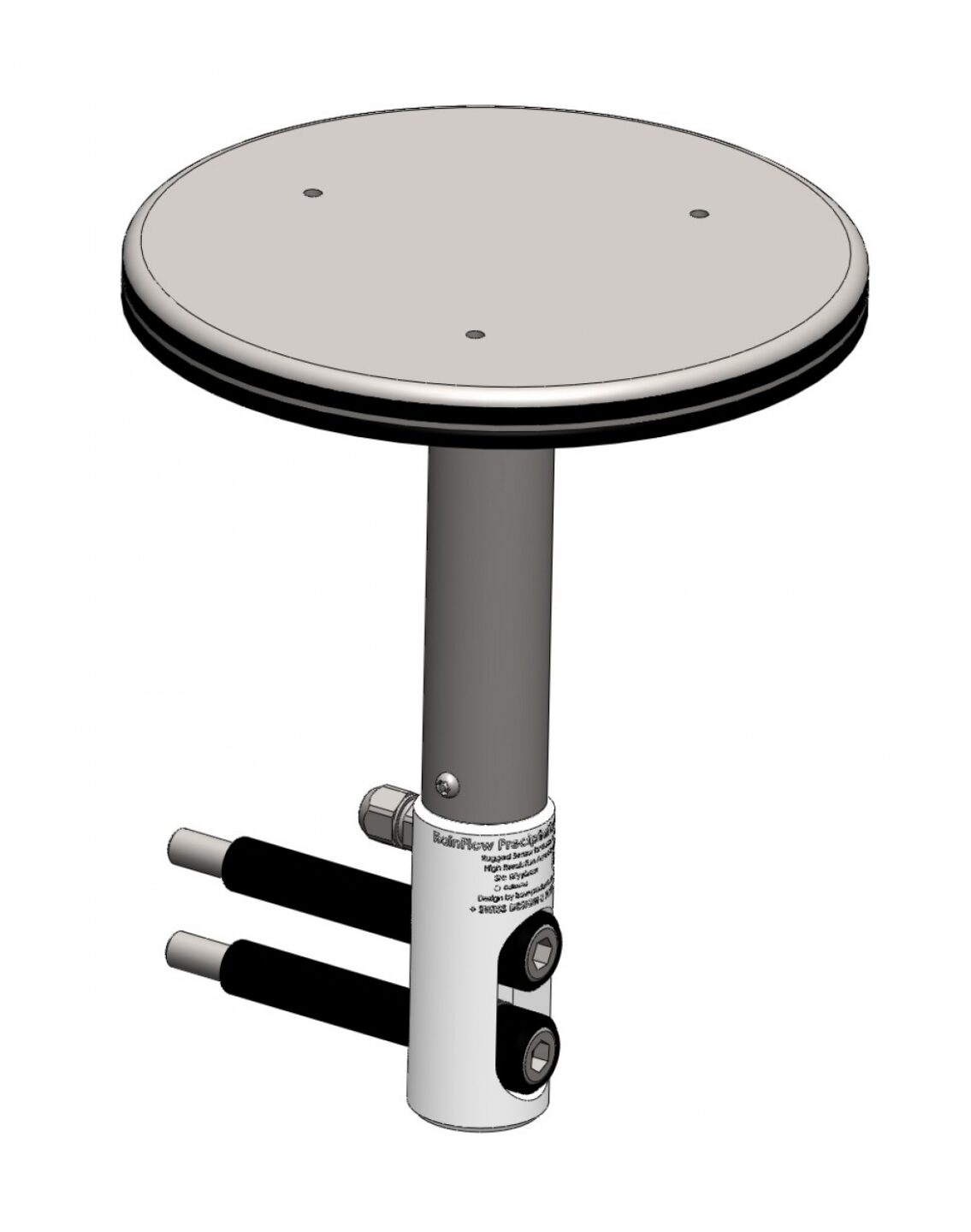

CSM-HDI雹センサは直径0.5～7.5cmの落下物を検知でき、大きさを15クラスに分類して計測することができます。センサ感部は直径200mmのステンレス製ディスクで、当たる雹(または同程度の運動エネルギーを持つ噴石などその他の物体)の衝撃から発生する音響信号を電圧変換します。変換された電圧信号は衝突の際の衝撃の大きさ(物体のサイズ)に比例します。また、稼働部分が無いため、メンテナンスフリーです。完全密閉型で、機械的に極めて堅牢な構造をしていて、なおかつ低消費電力のため、過酷な環境での計測に使用できます。出力は電圧出力、パルスのアナログ出力、及びRS232C、RS485、SDI-12のシリアル出力を備えます。
用途
・気象観測(ひょう、あられ、噴石など)
・高解像度の雹の監視/警報
・道路、鉄道、空港の保安
・建物およびインフラの監視、保険対策
・農業
・土地管理
・太陽光発電所
・研究
仕様
測定範囲 | 0.5～7.5cmの固形物 (15クラスに分類 1クラスごとの数量) 1秒当たり最大25回の衝撃を計測可能 |
検知範囲 | φ200mm |
精度 | ±10% (直径、密度、ヤング率、落下速度、入射角が等しい制御された弾性運動量の衝突に対して) |
粒子速度 | 計測不可 |
アナログ出力 | 連続電圧出力、およびパルス電圧出力 0～+2.5V、0～+5.0Vから選択可能 |
スケーリング | 0～+2.5V : 100 mV / (hits/s) +2.5Vの出力が 25 hits/s(1秒あたりの衝突数)に相当 0～+5.0V : 200 mV / (hits/s) +5Vの出力が 25 hits/s (1秒あたりの衝突数)に相当 |
シリアル出力 | SDI-12、RS232C TTL、Modbus RTU(RS485) |
電源 | 6～30VDC (SDI-12端子経由で給電する場合には9.6～16VDC) |
消費電流 | 1mA(待機時) 最大 20mA(計測時) 典型値 2.1mA |
動作環境 | 温度 : -40～+80℃ 湿度 : 0～100% |
保護等級 | IP68 |
材質 | ステンレス および アルミニウム |
重量 | 3.2kg(取付キット無し) 5.4kg(取付キット含む) |
外形寸法 (高さ×幅×奥行) | 260mm×450mm×200mm(取付キット含む) |
付属品 | 3mケーブル、取り付けアーム |
オプション | 信号変換器(0～10VDC→4-20mA) RS-232C→ModbusRTU変換アダプタ 延長ケーブル(10mから1mごとに指定可能) |

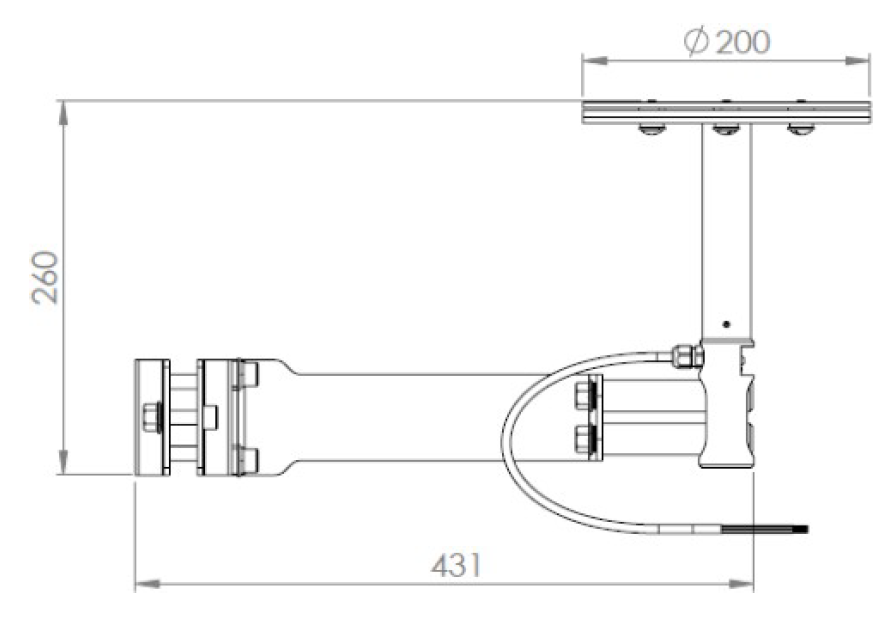

外観図(取付キット含む)
