土壌水分センサー(CDC-EC-5/10HS)
▼ドキュメントダウンロード
概要
METER社(旧デカゴン社)ECH2O エコプローブは、誘電率から土壌水分を測定する誘電率土壌水分センサーです。土壌の誘電率は土壌水分量にほぼ比例します。比誘電率は、水が81、土粒子が3～5、空気が1で、この水の比誘電率の大きな変化を利用することで土壌中の体積含水率が求められます。エコプローブは、塩分や温度の影響を最小限に抑えられているので、あらゆる土壌タイプの土壌水分量を正確に測定できます。
ラインナップ
CDC-EC-5
この通称 EC-5 センサーはプローブ長さ5cmのデュアルセンサーです。0～100%体積含水率(VWC)までの幅広いレンジで測定が可能です。塩分濃度の影響を最小限に抑えてあるので、あらゆるタイプの土壌水分測定に利用できます。
仕様 | |
型式 | CDC-EC-5 |
測定項目 | 体積含水率(VWC) 0～100%VWC |
測定範囲 | 条件:～8ds/mまで |
±3% キャリブレーション時±1～2% | |
精度 | 0.002m3/m3(0.2%VWC) |
分解能 | 2.5@10mA～3.6Vまで (3V標準) |
供給電圧 | 印加電圧の10～40% |
出力電圧 | (250mV～1000mV @ 2500mV) |
動作環境 | -40～50℃ |
ケーブル | 標準5m(オプション延長ケーブル3mと15m) |
コネクター | 3.5mmステレオプラグ、又は、先バラケーブル |
プローブ寸法 | 8.9×1.8×0.7cm |
データロガー | CDC-ZL6 |
|   |
校正式 | |
土質 | 式 |
砂質土壌 | 2500mV印加時の式 |
サンプルプログラム | |
ロガー | プログラム(CDC-EC-5用) |
C-CR1000 | BRHalf(VWC, 1, mV2500,5,Vx1, 1, 2500, False,10000, _50Hz,297.5,-40) |
C-CR10X |
|
条件 | 50Hz(東日本)地域用(西日本は60Hzにする) |
5V印加の場合の式 | VWC = -3.14E-07*mV^2 + 1.16E-03*mV - 6.12E-01 |
CDC-10HS
プローブ長さ10cmのデュアルセンサーです。広い範囲の測定が可能で、EC-5と同等の性能を有し、0～100%VWCまでの幅広いレンジで測定が可能です。塩分濃度の影響を最小限に抑えてあるので、あらゆるタイプの土壌水分測定に利用できます。
仕様 | |
型式 | CDC-10HS |
測定項目 | 体積含水率(VWC) 0～100%VWC |
測定範囲 | 条件:～8ds/mまで |
精度 | ±3% ±3% キャリブレーション時±2% |
分解能 | 0.002m3/m3(0.2%VWC) |
供給電圧 | 12mA@3V～15mA@15Vまで |
出力電圧 | (250mV～1000mV @ 2500mV) |
動作環境 | -40～50℃ |
ケーブル | 標準5m(オプション延長ケーブル3mと15m) |
コネクター | 3.5mmステレオプラグ、又は、先バラケーブル |
プローブ寸法 | 14.5×3.3×0.7cm |
データロガー | CDC-ZL6 |
| |
サンプルプログラム | |
ロガー | プログラム(CDC-10HS用) |
C-CR1000 | 'CR1000 Series Datalogger |
条件 | 60分インターバル保存 |
関連機器
データロガー
CDC-ZL6
METER社のセンサーが6ch計測できます。
標準でモバイル通信モジュールが装備されています。

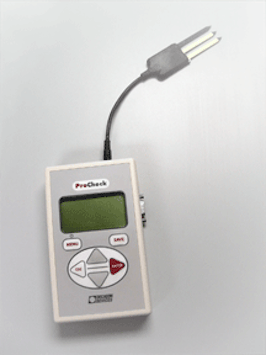

プロチェック ハンドヘルドリーダー(表示器) ※販売終了しました。
プロチェックは、ECH2O-TE、EC-TMなどの土壌水分・温度・ECセンサーから葉濡れセンサー、水ポテンシャルセンサーなど、すべてのセンサーとの接続が可能な読取り装置です。測定データの保存、ダウンロードができます。
型式 | CDC-CHK-PRO |
接続可能プローブ | すべてのデカゴン製センサー |
入力チャンネル | 1ch 3.5mmステレオプラグ |
表示 | 体積含水率(m3/m3)、生データ |
測定時間 | 1s～ |
データ保存 | 5000 (1MB) |
電池 | 単3アルカリ、又はリチウム電池 4本 |
| 電池寿命500～1000時間 |
材質 | ネル防水(NEMA 1、IP20) |
寸法 | 15.5×9.5×3.3cm |
重量 | 220g |
動作環境 | 0～50℃ |
インターフェース | RS232シリアル |
