CIM-TRIME-PICO 32/64
TRIME-TDR土壌水分センサー
▼ドキュメントダウンロード
概要
この土壌水分センサーはTDR方式のスタンドアロンのセンサーです。変換回路が本体に内蔵されているので、水分量に比例した値が出力されます。地温センサーも内蔵されていおり、同時出力可能です。完全防水構造ですので、土中に埋設することが可能です。
また、高塩分濃度まで測定可能です(12dS/mまで測定可能)。ロッドは交換可能です。
CIM-TRIME-PICO 32と64の違いは、測定体積の違いです。
温度センサーは本体の底(ロッド取付部に位置します)
オプションで0-20mA 電流出力も可能です。
仕様

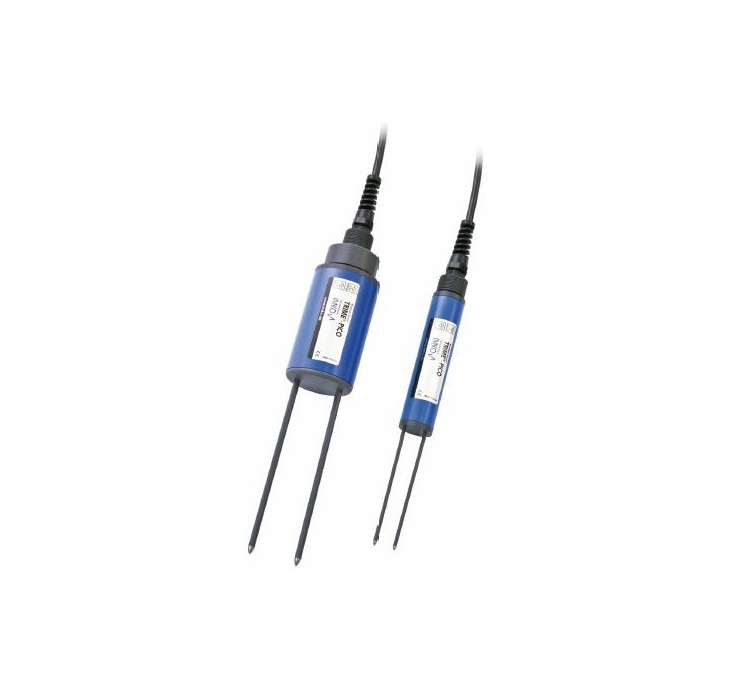

写真 |  |  | |
型番 | CIM-TRIME-PICO32 | CIM-TRIME-PICO64 | |
方式 | TDR法 | ||
測定範囲 | 0～100%体積含水率 | ||
測定精度 | EC範囲 | 0～6dS/m | 0～12dS/m |
水分範囲(0-40%) | ±1% | ±2% | |
水分範囲(40-70%) | ±2% | ±3% | |
繰り返し精度 | ±0.2% | ±0.3% | |
測定体積 | 0.25L | 1.25L | |
温度測定範囲(精度) | -15～50℃(精度±0.2℃) | ||
出力信号 | アナログ出力(0-1v) | ||
温度ドリフト | Max. ±0.3% | ||
使用温度範囲 | -15℃～+50℃ | ||
電源電圧 | DC 7V～24V | ||
消費電流 | 測定時:100mA(2,3秒測定時) | ||
本体材質・防水性 | PVC(IP68) | ||
ケーブル長さ | 5m | ||
測定モード | Cyclic Mode:8秒～24時間間隔で自動計測出力、測定後は節電モードへ(10mA程度) | ||
大きさ | 155×φ32mm | 155×φ63mm | |
ロッドの直径 | 3.5mm | 6mm | |
ロッドの長さ | 110mm | 160mm | |
ロッドの間距離 | 20mm | 40mm | |
オプション
電流出力土壌水分計0-20mA出力
CIM-TRIME-PICO32/64に接続して使用
電流出力変換器仕様
型式 | CIM-C-BOX |
電源 | DC12-24V |
出力 | 0-20mA 2ch出力(温度、土壌水分) |
ケーブル配線色
ケーブル色 | 意味 |
Pink | Shield |
Grey | 0..1V = -40..+70°C soil temperature |
Violet | AGND |
White | 0..1V = 0..100% vol. water content |
Blue | COM (IMP-Bus) |
Green | R/T (IMP-Bus |
Black | GND |
Red | +Vs |
