CS-HD-001

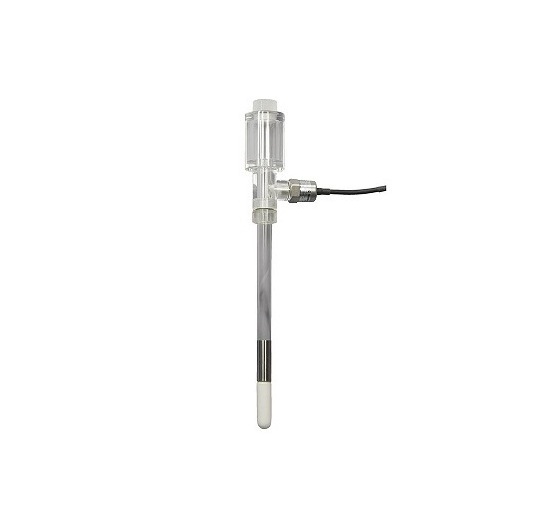

テンシオメータ

▼ドキュメントダウンロード

概要

・テンシオメータ法の土壌水分計

・エアータンク内蔵により、長期間水の補給なしで測定が可能

・タンク部、パイプ部、ポーラスカップ部、負圧センサ部等の各部の脱着が可能

・負圧センサは高精度で耐環境性良好

・植物栽培での土壌の水分量観測

・地滑り地での土壌水分の安定性調査

・盛土での水分量調査

測定方式	テンシオメータ式
計測範囲	0~-100kPa
使用温度範囲	0~60℃(氷結しないこと)

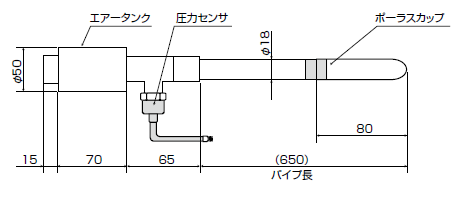

パイプ長	標準 650mm　120~4000mm可能(650mm以上は価格が変わります。ご相談ください)
タンク部	材質:アクリル　容量:約40cc
PCパイプ	φ18　材質:ポリカーボネート　容量:約100cc(650mm)
ポーラスカップ	φ18　材質:アルミナ+ムライト
ジョイント金具	SUS304
Oリング材質	フッ素ゴム
圧力センサ	ステンレス構造の圧力センサ
圧力センサ型式	HTVN-100KP-10-V-G2
接液部材質	SUS316L、SUS316　Oリング:NBR,フッ素ゴム
電源	12~28VDC(標準)　6-12V選択可能(1-2VDC出力のみ)
消費電流	6mA以下
出力電圧	1-2VDC(標準)
精度(直進性)	±0.5%F.S.以下(±0.3%F.S.以下)
温度特性	±0.05%F.S./℃以下(0~60℃)
ケーブル	φ6ビニール:10m(標準)　シールド+大気開放パイプ
構造	IP65
重量	本体部:約80g　ケーブル:約46g/m

テンシオメータ法と呼ばれる測定方式の土壌水分計です。テンシオメータ法とは、素焼きのポーラスカップを土壌の中に埋設し、周辺の土壌が乾燥していると、ポーラスカップ部で容器内の水が外部に吸引され、容器内の圧力が負圧になります。この負圧(吸引圧)から土壌の水分量を求める方法です。
