CSN-FKC40/50
パイプ歪計
▼ドキュメントダウンロード
概要
地すべり測定用のパイプひずみ計です。
通常用いられる1m長のひずみ計に加え、2m長の歪計を用意しています。1本2mの深掘り用パイプひずみだとケーブル本数が半減しますので、深度が深いボーリング孔の場合、埋設作業の手間を軽減できます。
- わずかな地中の変動も検出できる高感度のパイプ歪計。
- Φ40mm/50mmを用意。
- 通常の1方向タイプの他、すべり方向の見極めが困難な箇所で使用される2方向タイプがあります
- 複数のボーリング孔に埋設する場合、コストを抑えた有効な計測が可能。
- 内線式のケーブル配線とすることも可能。
- 深度目安:VP40の場合約25本、VP50の場合、約35本
- 色分けされたケーブルと深度表示タグでデータロガーとの接続も簡単。
- 深度が深い場合には、長さ2mの深掘り用で埋設作業の手間を軽減。
計測
無電源、長期計測、通信によるデータモニター
仕様
名称 | パイプ歪計(1m長) | 深掘り用 パイプ歪計(2m長) | |
|---|---|---|---|
型式 | CSN-FKC40 | CSN-FKC50 | CSN-FKC40D-2 |
使用塩ビ管種別 | VP40 | VP50 | VP40 |
パイプ材質 | 硬質塩化ビニル | ||
測定方向/ | 1方向2ゲージ/2方向4ゲージ | 2方向4ゲージ | |
ストレーナ加工 | 無孔/有孔 | ||
フィルター加工 | フィルター巻/フィルター無 | ||
使用ゲージ | (株)共和電業社製 KFG-5-120-C1-23 | ||
ゲージ抵抗値 | 120.0±0.4Ω | ||
ゲージ率 | 2.16±1.0% | ||
測定範囲 | ±32,000x10-6 | ||
パイプ外形寸法 | 外径48mmφ(内径40mmφ)x1,050(L)mm(連結部50mm含む) | 外径60mmφ(内径Φ50mmφ)x1,050(L)mm(連結部50mm含む) | 外径48mmφ(内径40mmφ)x2,050(L)mm(連結部50mm含む) |
ケーブル | 1方向2ゲージ:0.3mm2x3芯 | 0.3mm2x6芯 | |
軟銅撚り線 キャプタイヤケーブル | |||
付属オプション | 立ち上がりパイプ,中間パイプ,上下キャップ(1組) | ||
深度目安 | VP40の場合約25本、VP50の場合、約35本 | ||

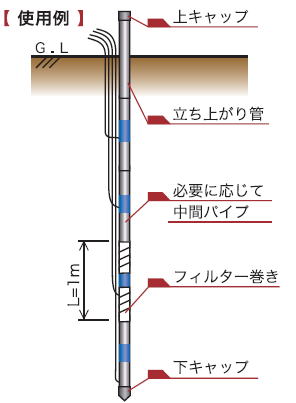

使用例 |  | ||

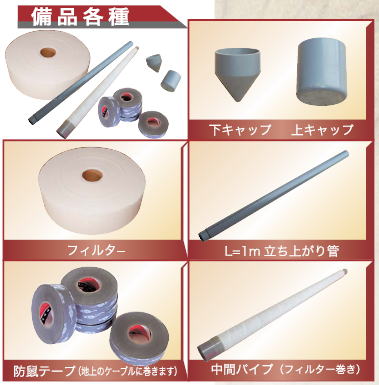

付属品 |  | ||
パイプ歪み・ロガーパック
機能 | 多点パイプ歪み計、その他土木、気象センサーを計測、通信経由監視、警報メールを携帯電話などに通報。 | |||

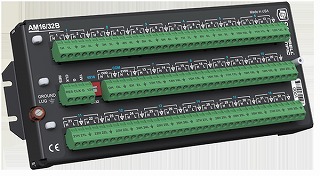

条件 | パイプ歪み計X32本(それ以上は、AM16/32を追加 | |||
オプション | 以下追加可能 | |||
構成
通信装置
法面設置例(雪囲い付属)
