CAP-SQ-500-SS/100X-SS/301X
シリコン光量子(PAR)センサ(Apogee SQ,MQシリーズ)

▼ドキュメントダウンロード

概要
特徴
記録
仕様
オプション

概要

シリコン光量子(PAR)センサーは経済的でありながら、優れた形状による入射角特性、精度、耐久性に優れた製品です。標準モデル、フルレンジモデル、ライン光量子、ハンディタイプ等があります。

ラインナップ

外観	型番	特徴

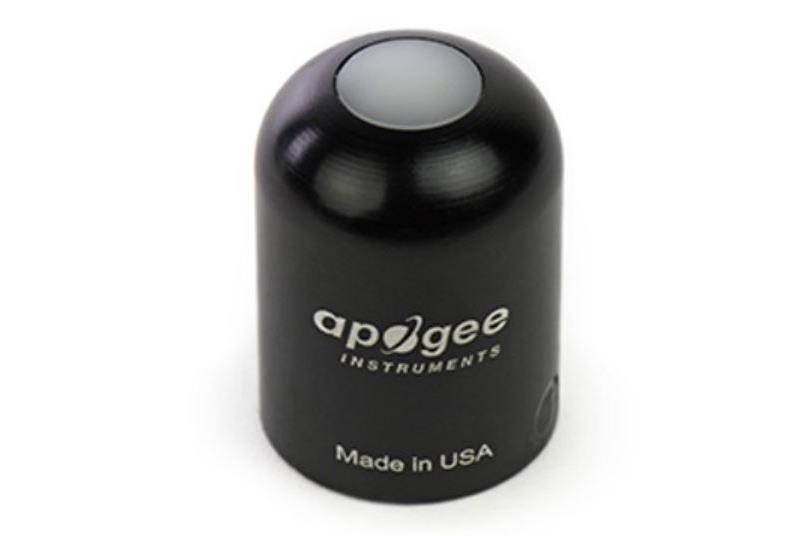

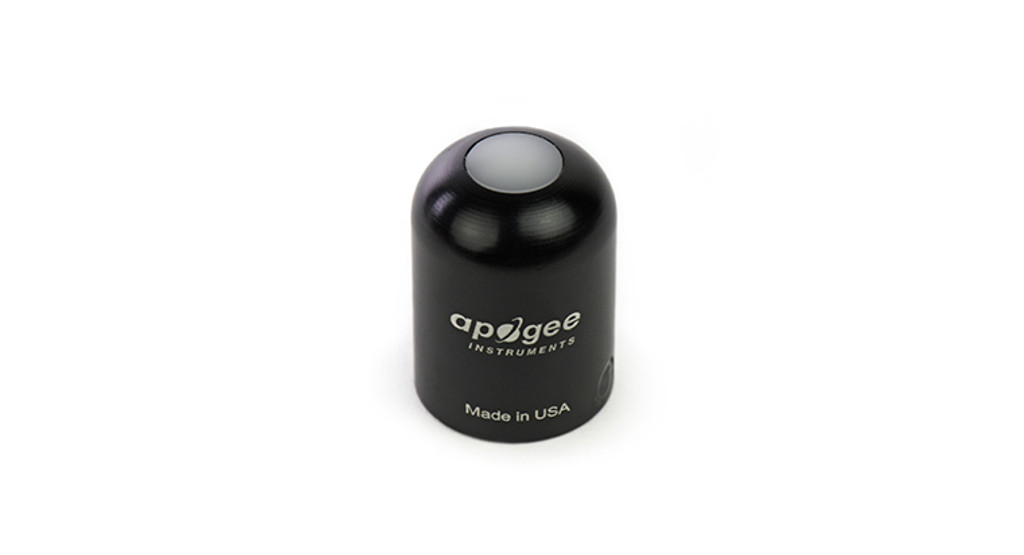

	CAP-SQ-100X-SS	標準モデル

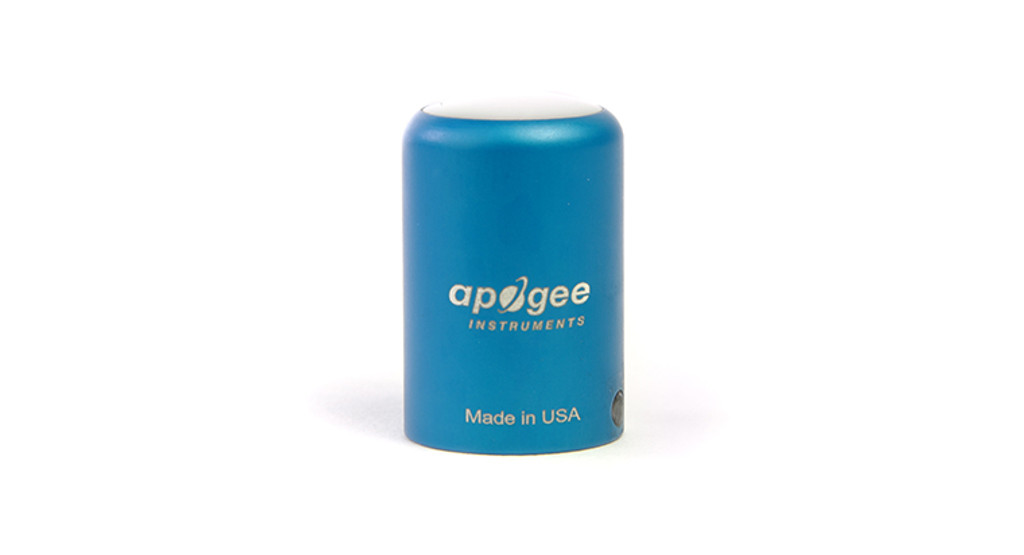

	CAP-SQ-500X-SS	フルレンジモデル

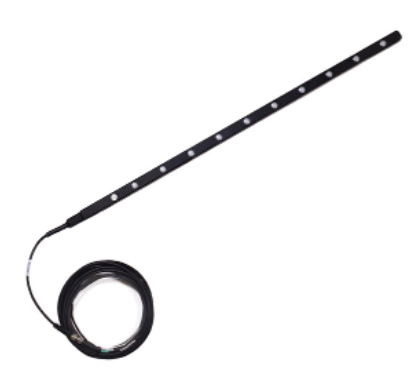

	CAP-SQ-301X-SS	ライン光量子(旧型)

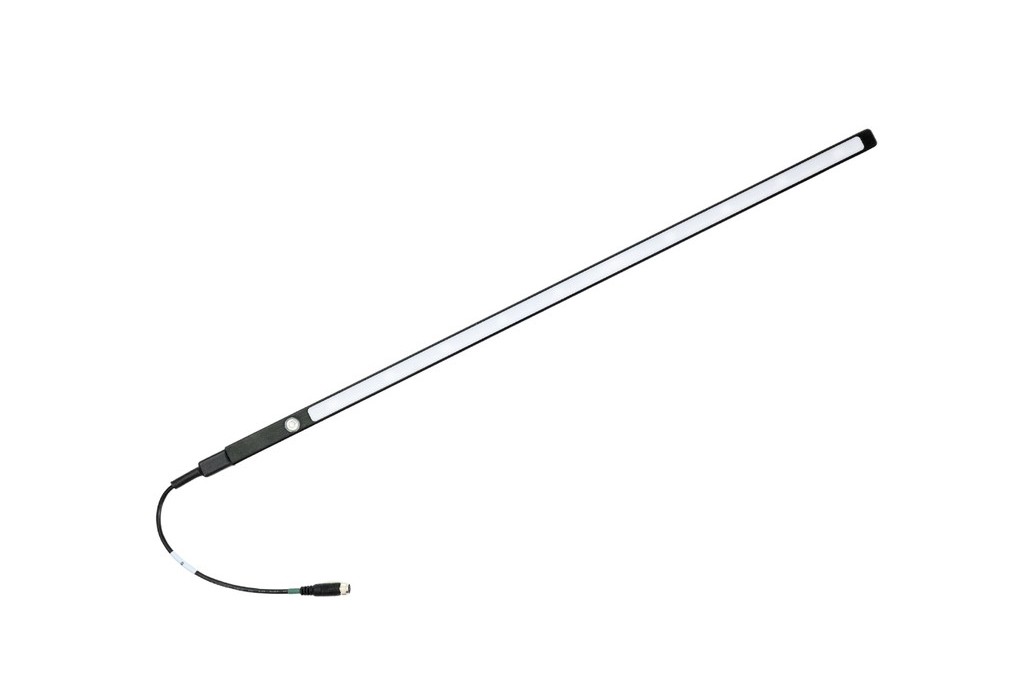

	CAP-SQ-350-SS	ライン光量子

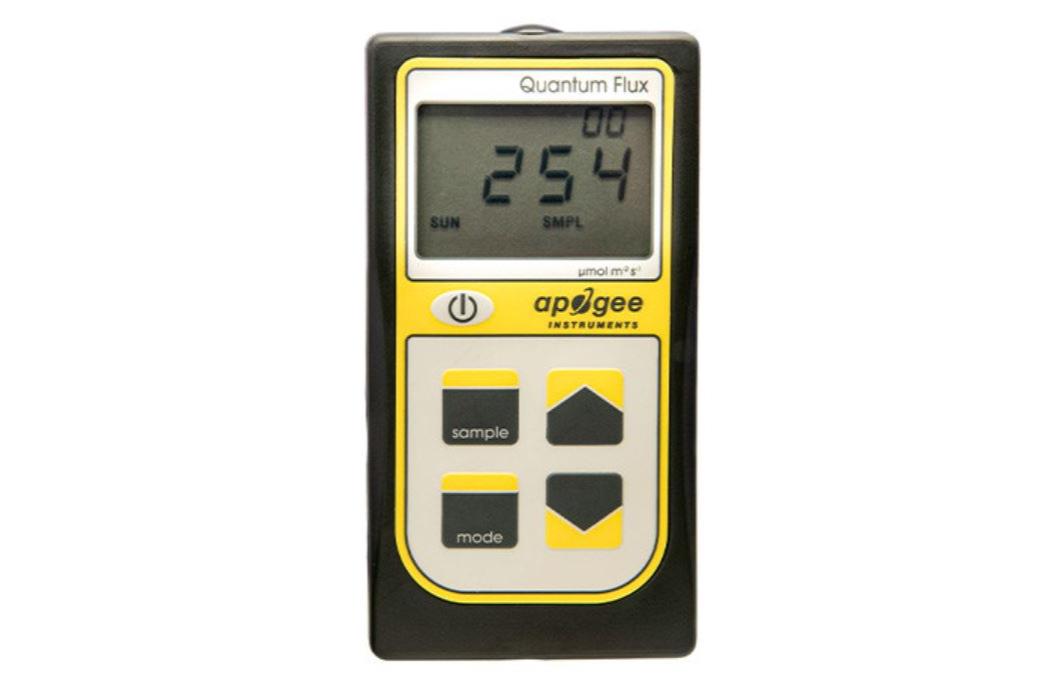

	CAP-MQ-100X	センサ一体型表示器

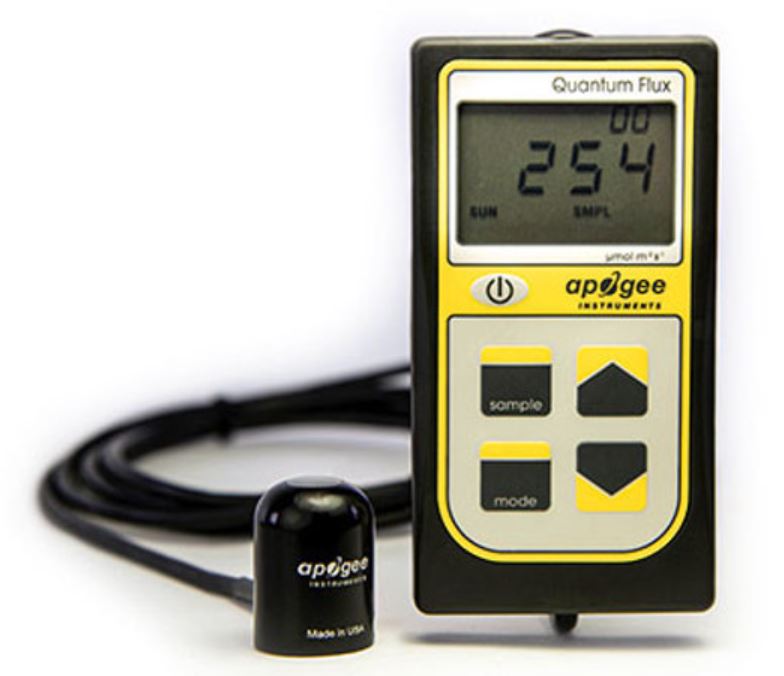

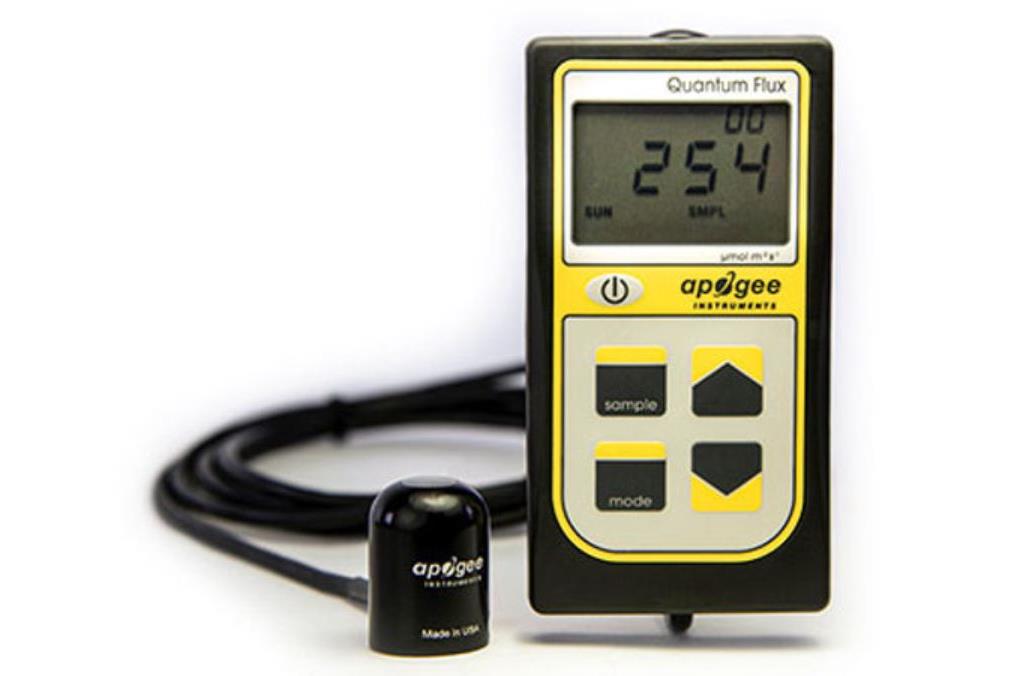

	CAP-MQ-200X	セパレート型表示器

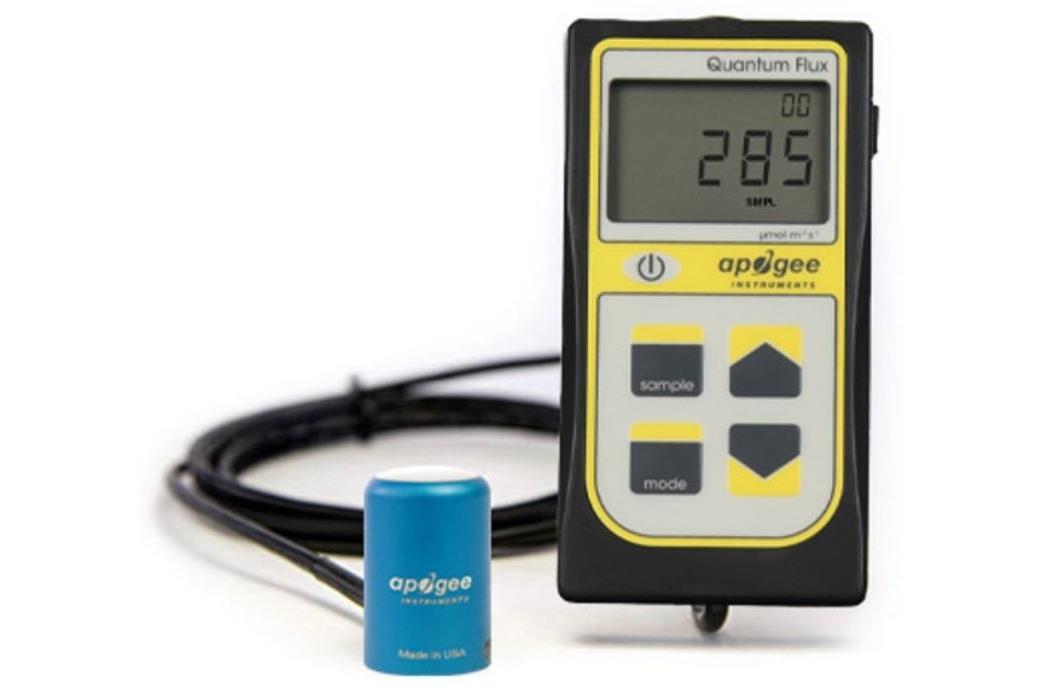

	CAP-MQ-500	セパレート型表示器(フルレンジ)

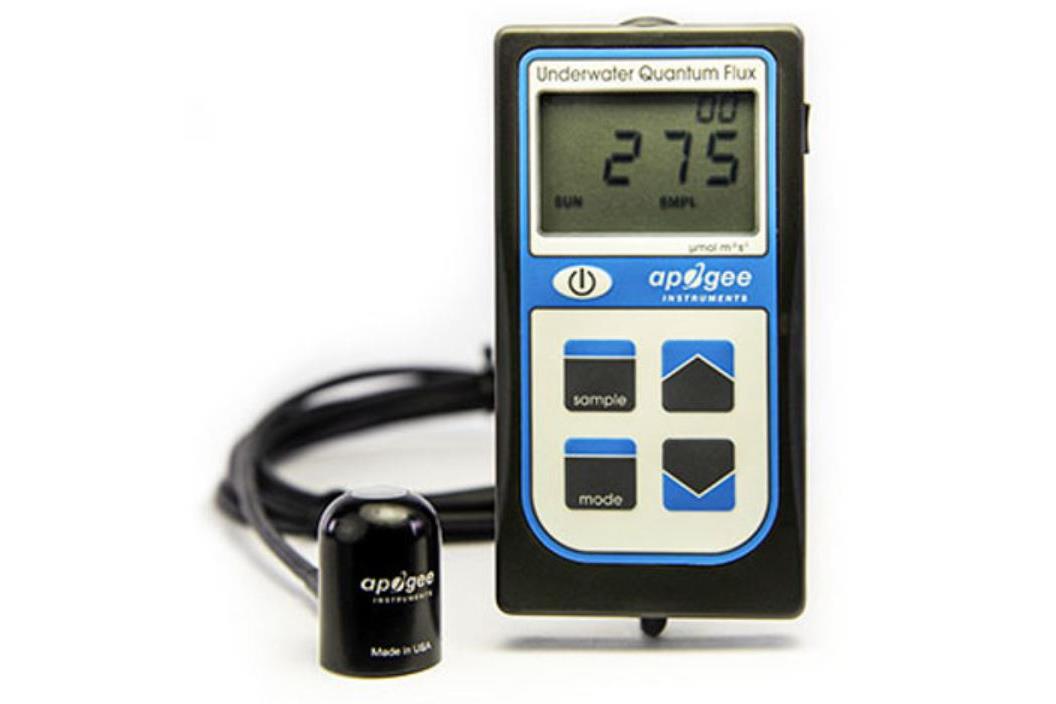

	CAP-MQ-210X	セパレート型表示器水中計測用

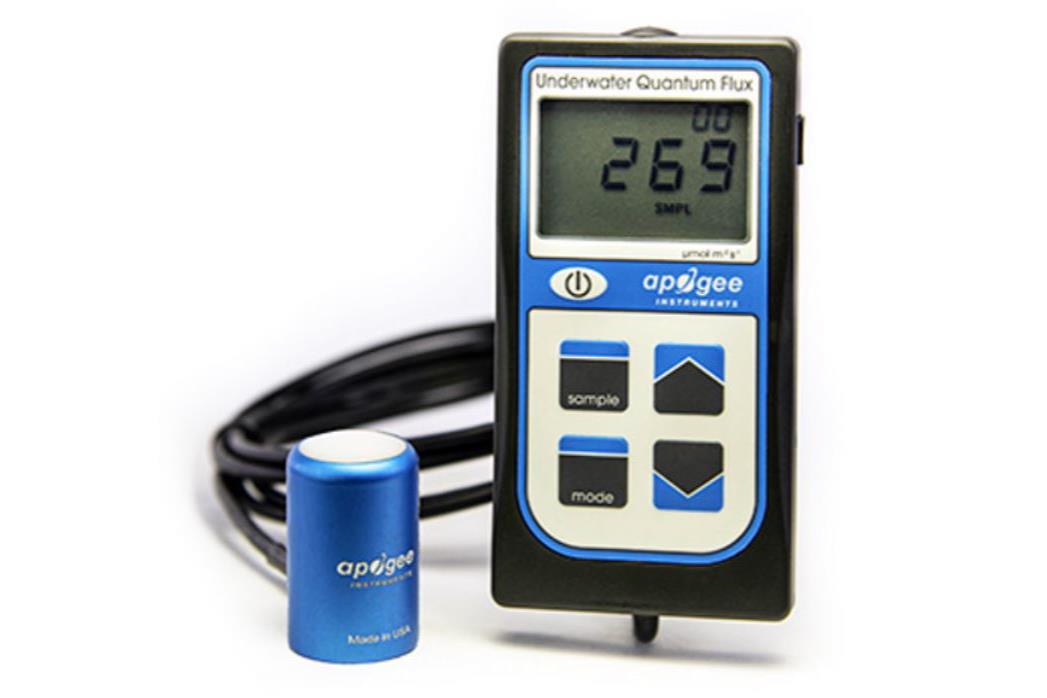

	CAP-MQ-510	セパレート型表示器(フルレンジ) 水中計測用
	CAP-MQ-301X	セパレート型ライン光量子表示器(旧型)

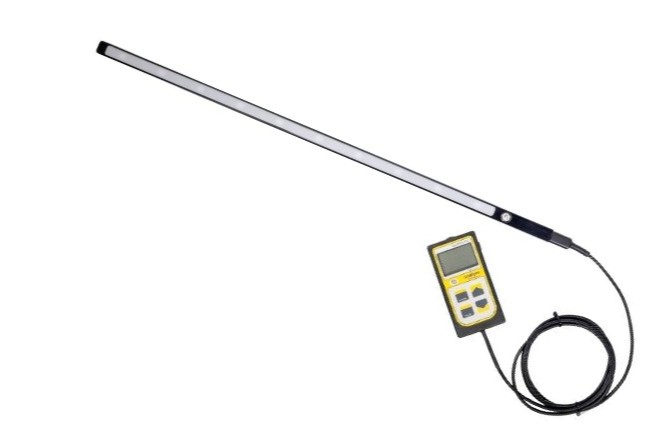

	CAP-MQ-350	セパレート型ライン光量子表示器

PAR、光量子、PPFDの違いとは?

PARとは光合成有効放射(Photosynthetically Active Radiation)のことで、これは緑色植物が光合成に有効な波長(400nm-700nm)の放射を意味します。光量子センサはPARを[単位時間、単位面積あたりの光量子量]=[光量子束密度](μmol・m-2・s-1 )　として計測することのできるセンサです。

光量子密度はPPFD(Photosynthetic Photon Flux Density)とも表現されます。

放射のエネルギーを計測する別の種類のセンサーとして日射計(W/m2)があります。日射計は短波放射全体(CHF-SR30の場合:285-3000nm)を計測しているため、PPFDとの相互変換はできません(ただし、晴天時の遮蔽物がない場合はある程度推定は可能)。

[PPFDのめやす]

真夏の直射日光:およそ2000μmol・m-2・s-1

曇り空:およそ数十-200μmol・m-2・s-1

特徴

ヘッドが曲面なので、コサイン特性に優れ、降水が付着しにくい
小型・軽量・経済的

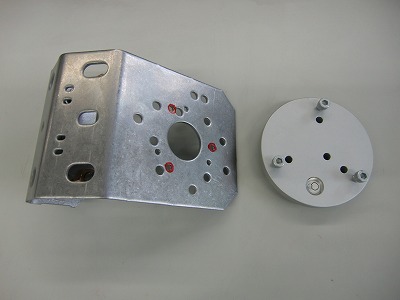

水平調整台、パイプ取付金具(オプション)を用意
水中の光量子も測定可能

記録

精度良く記録するならC-CR350/C-CR1000Xe
安価に記録するのであれば、小型4chロガー(平均可能、光量子は±1.5Vレンジで測定)

仕様

特徴	標準品	フルレンジ	ライン上の平均光量子測定
型式	CAP-SQ-100X-SS	CAP-SQ-500-SS	CAP-SQ-350-SS(センサー10個)
外　観
分光感度	370～650nm	389 to 692 nm ± 5 nm	370～650nm
標準フルスケール出力	0.1mV/μmol/m2/s (100mV/1000μmol/m2/s) *下記出力は別モデルがあります。(要問い合わせ) 0-2.5V / 4-20mA / 0-5V / 0-250mV / SDI-12 / Modbus	0.01mV/μmol/m2/s (10mV/1000μmol/m2/s) *下記出力は別モデルがあります。(要問い合わせ) 0-2.5V / 4-20mA / 0-5V / SDI-12 / Modbus	0.1mV/μmol/m2/s (200mV/1000μmol/m2/s)
校正の不確かさ (uncertainty of calibration)	±5%
再現性	<0.5%
応答速度	<1ms
非安定性	<2%/year
非直線性	<1%　(2500umol/m2/sまで)	<1%　(4000umol/m2/sまで)	<1%　(2500umol/m2/sまで)
温度特性	-0.04%/℃	-0.11±0.04%/℃	-0.04%/℃
入射特性	±5%(75°)	±2%(45°),±5%(75°)	±5%(75°)
視野角	180°
動作環境	-10～+60℃ 0-100%RH 30m水深まで	-40～+70℃ 0-100%RH 30m水深まで	-10～+60℃ 0-100%RH 30m水深まで
ケーブル	5m(標準)

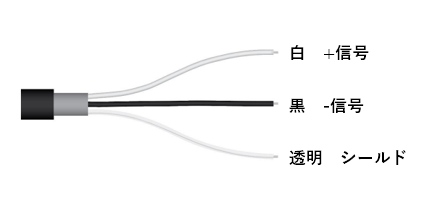

結線		SN:1559～ SN:0～1558
外形寸法重量	24mmφx3.3mmH 90g	24mmφx37mmH 100g	616.4 mm L x13.6 mm H x 16.5 mm W 310g

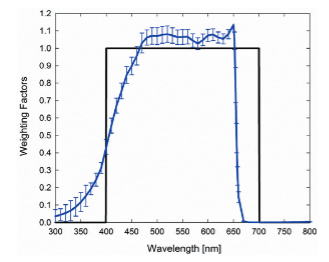

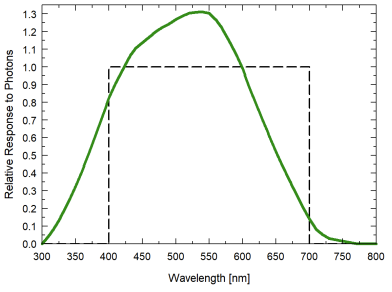

波長応答特性

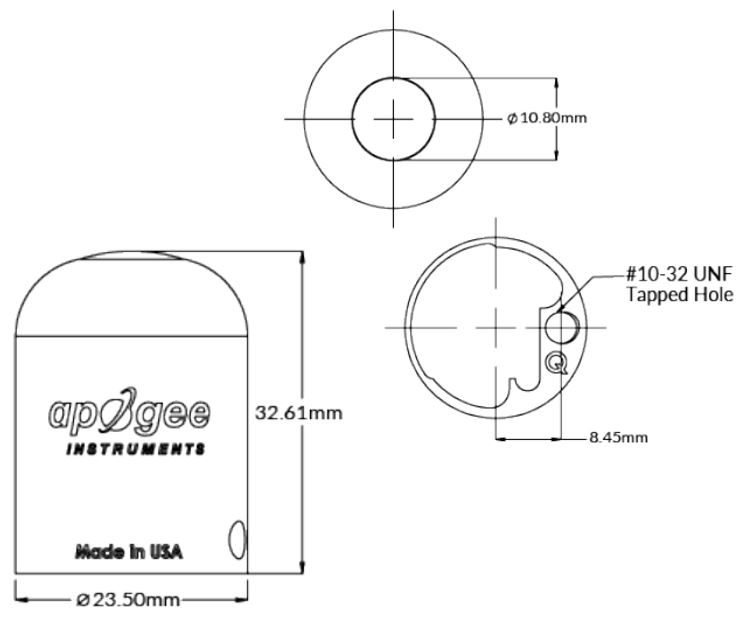

サイズ CAP-SQ110-SS

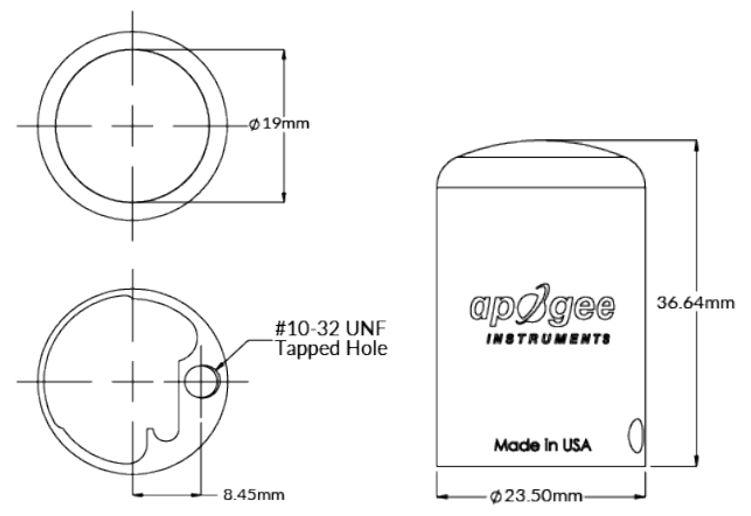

サイズ CAP-SQ500-SS

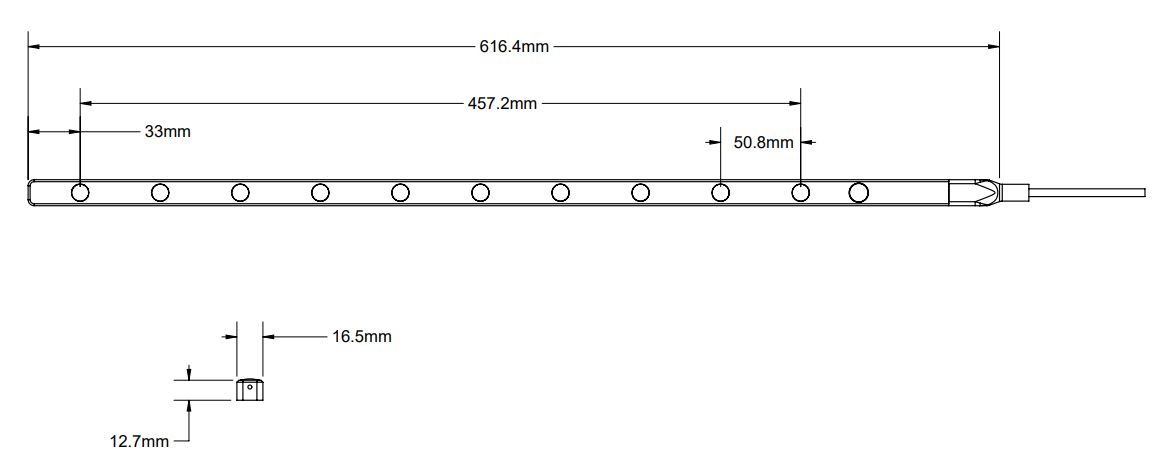

サイズ CAP-SQ-301X

表示器付きモデル

型　式	CAP-MQ-100X	CAP-MQ-200X	CAP-MQ-500	CAP-MQ-210X	CAP-MQ-510	CAP-MQ-301X
外　観
センサ仕様	CAP-SQ-100X-SSと同じ		CAP-SQ-500X-SSと同じ	CAP-SQ-100X-SSと同じ	CAP-SQ-500X-SSと同じ	CAP-SQ-350-SSと同じ
特徴	-			水中計測向けにキャリブレーションされている		-
マニュアル保存データ数	99個
電源	CR2320　ボタン電池
動作環境	0-50℃
大きさ	126Hx79Wx24H
重量	150g	180g	180g	180g	180g	460g
ケーブル	-	2m
