CHF-SRA20 / CHF-SRA01
アルベドメーター(Hukse製)

▼ドキュメントダウンロード

概要

アルベドメーターとは、日射計を上下にとりつけて、地面の反射率(アルベド)を計測するものです。基本的には日射計2台で構成されるので出力も上下2つあります。

Class A

CHF-SRA20はCHF-SR20を基に開発されたアルベド測定専用センサーです。ISO Class Aの精度で、コンパクトな構造をしています。

※掲載画像はイメージです。実際の製品とは一部仕様や外観が異なる場合があります。

Class C

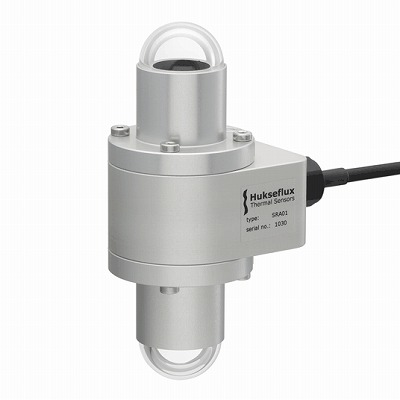

CHF-SRA01はCHF-SR05を基に開発されたアルベドメーターで、ISO Class Cの精度でコンパクトな構造をしています。

CHF-SRA20は、CHF-SR20 (ClassA)の全天日射計で構成される高精度のアルベドメーターです。

CHF-SRA01は、CHF-SR05 (ClassC)の全天日射計で構成される経済的なセンサーです。

アルベドの代表値は、アスファルト4%、芝生15%、新雪90%などとなっています。

CHF-SR20	基準となるClassA日射計
CHF-SR05	このシリーズ中、最もコンパクトで、経済的なClassC日射計。　農業、工業、産業用に。

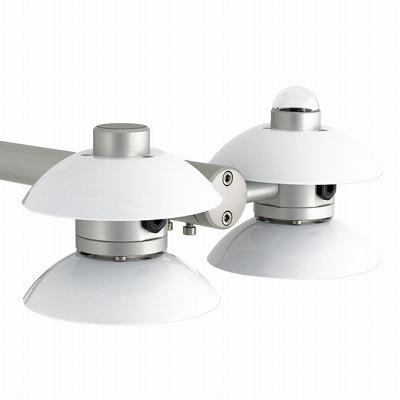

CHF-NR01	上下超短波4成分放射収支計はこちら

日射計の記録は通常平均か積算してMJの単位で記録します。
例)1時間の平均日射量(W/m2)*3600秒*10^-6=1時間の積算日射量(MJ/m2)

精度良く記録するならC-CR1000X
安価に記録するのであれば、小型ロガー(平均可能)が2台必要です。

アルベドメーター型式	CHF-SRA20	CHF-SRA01
元センサーの型式	CHF-SR20	CHF-SR05の感部
イメージ
ISOクラス	Class A ★★★	Class C ★
1 応答速度(95%)	3sec	18sec
2a ゼロオフセット赤外放射依存(200W/m2)	<±5W/m2	<15W/m2
2b ゼロオフセット温度依存(5K/hr)	<±2W/m2	<4W/m2
3a 非安定性 (経年変化/year)	<± 0.5%	±1%
3b 非直線性 (100-1000W/m2)	<± 0.2%	<±1%
3c 方向応答特性 (ビーム放射に対して)	< ±10W/m2	<±25W/m2
3d 波長選択特性 (350-1500nm)	<± 3%	<±5%
3f 傾斜応答特性	<± 0.2%	<±2%
測定範囲(W/m2)	0～4000	0～2000
感度	7-25mV/(kW/m2)	7-25mV/(kW/m2)
出力	上下2つ　アナログ出力
内部抵抗	50～100Ω	40～60Ω
ヒーター	1.5W@DC12V ヒータ抵抗:95Ω T2のみ	-
ガラスドーム	二重	一重
校正の不確かさ (calibration uncertainty k=2)	<1.2%	<1.8%

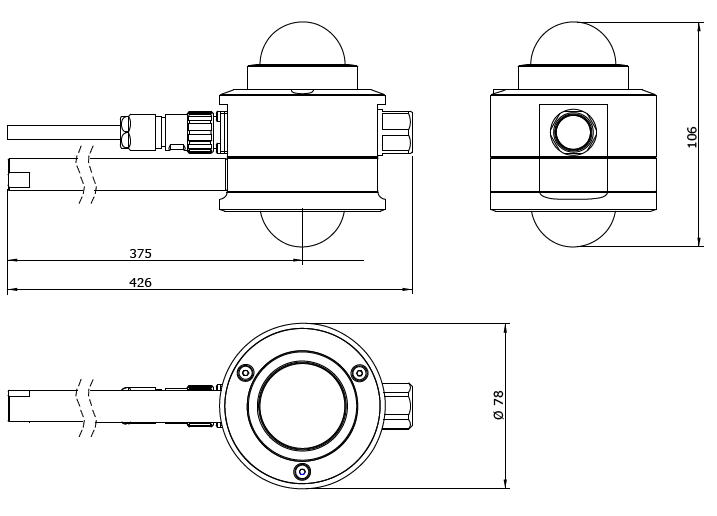

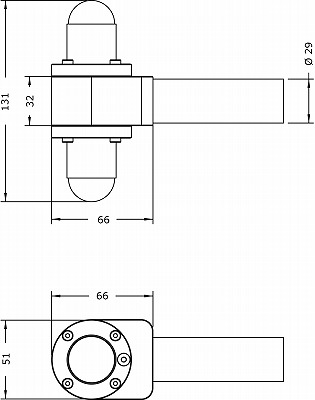

大きさ	本体(カバー、突起除く):78φx106h 遮光カバー:150mmφ 取付パイプ:15φx336L	51φ×131h mm (パイプ差込12mm除く)
本体重量	約1100g	420g
視野角	180度
動作温度	-40～+80℃
材料	アルミニウム
キャリブレーション	WRR　ISO 9847準拠 2年毎の再キャリブレーションを推奨
付属品	温度応答特性温度補正式付属方向応答特性付属	CHF-SRA01用アーム
