シリコンNDVI計(Apogee S2-11,S2-41シリーズ)

概要
特徴
仕様

概要

焼結クオーツフィルターとフォトダイオードを備えた経済性に優れたNDVIセンサーです。

NDVIとは?

NDVI(Normalized Difference Vegetation Index=植生指数)は植物の活性度を示す指標としてリモートセンシングの分野で多く利用されてきました。下記のように定義されます。

NDVI = (NIR-RED)/(NIR+RED)

NIRは近赤外領域の反射率、REDは赤色領域の反射率です。NDVIは無次元の値で-1から1の間の値をとります。陸上植物に含まれるクロロフィルは赤色光を吸収し、近赤外をよく反射するという特性ががありますので、この値が大きいほどその場所の「植生が濃い」といえます。ある場所のNDVIを計算するためには入射光、反射光それぞれのNIRとREDをそれぞれ計測する必要があります。

特徴

・小型・軽量・経済的
・応答速度が高速(<1ms)
・ヘッドが曲面なので、コサイン特性に優れ、降水が付着しにくい
・ケーブルコネクタ付きでケーブルの着脱が容易
・水平調整台、パイプ取付金具(オプション)を用意

仕様

センサー

型　式	CAP-S2-111-SS	CAP-S2-112-SS	CAP-S2-411-SS	CAP-S2-412-SS
外　観
用途	下向き放射計測	上向き放射計測	下向き放射計測	上向き放射計測
出力	14mV/W/m2(Red) 20mV/W/m2(NIR)	12.5mV/W/m2(RED) 25mV/W/m2(NIR)	-	-
校正の不確かさ (uncertainty of calibration)	±5%	±5%	±5%	±5%
出力レンジ	40mV(Red) 40mV(NIR)	15mV(Red) 15mV(NIR)	SDI-12	SDI-12
波長レンジ	Red detector = 650 nm ± 5 nm with 65 nm FWHM* NIR detector = 810 nm ± 5 nm with 65 nm FWHM*		Red detector = 650 nm ± 3 nm with 10 nm FWHM* NIR detector = 810 nm ± 3 nm with 10 nm FWHM*
再現性	<1%
応答速度	<1ms		<0.6s
非安定性	<2%/year
視野角	180°	40°	180°	35°
温度特性	<0.1%/℃
入射特性	±2%(45°)　±5%(75°)
動作環境	-40～+70℃ 0-100%RH
電源	-		5.5-24VDC
IP等級	IP68
ケーブル	5m(標準)

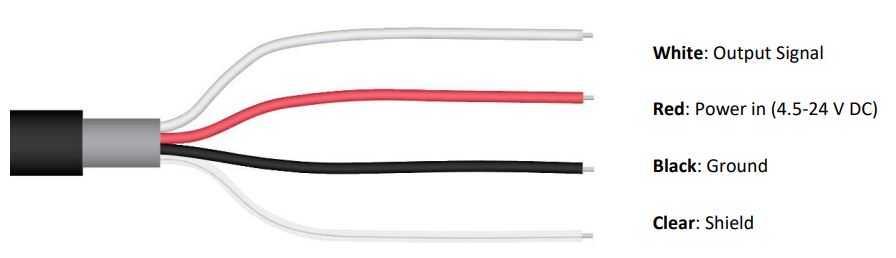

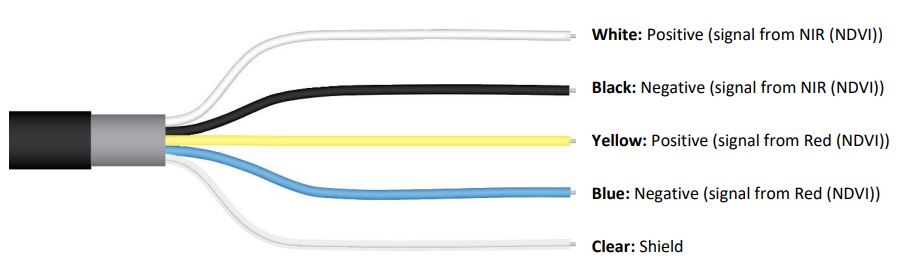

結線
外形寸法重量	30.5mmφx37mmH 140g	30.5mmφx34.5mmH 140g	30.5mmφx37mmH 140g	23.5mmφx43mmH 110g

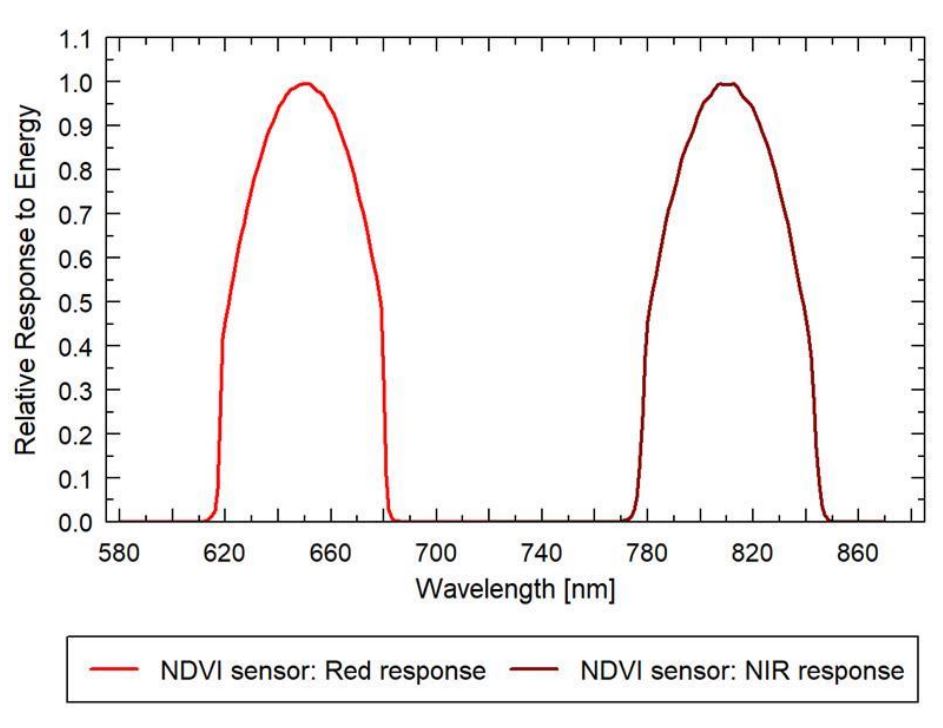

波長応答特性

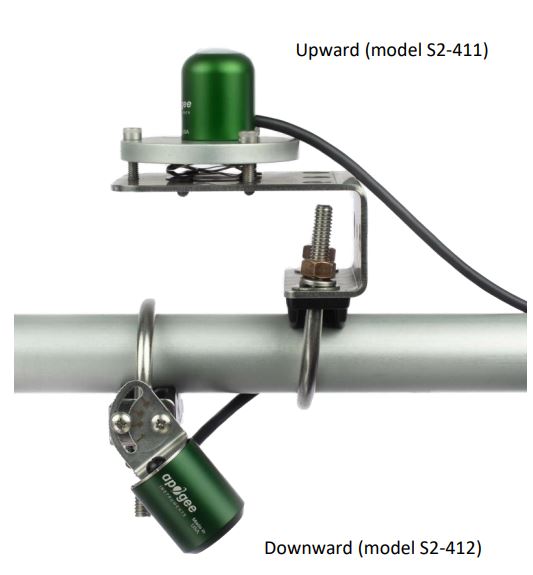

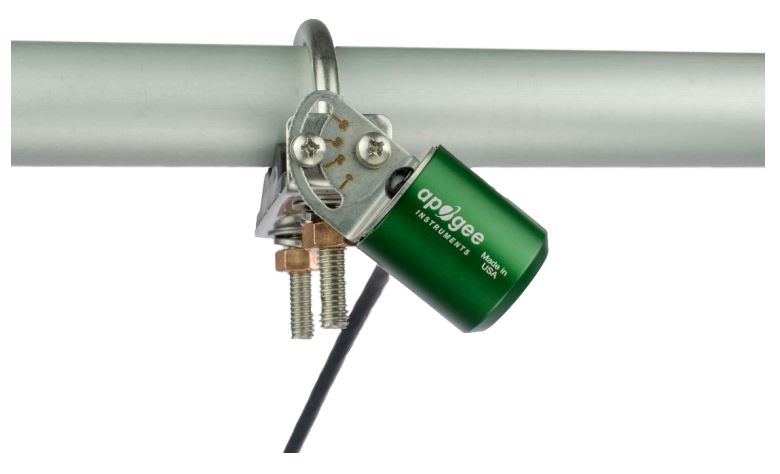

取付方法

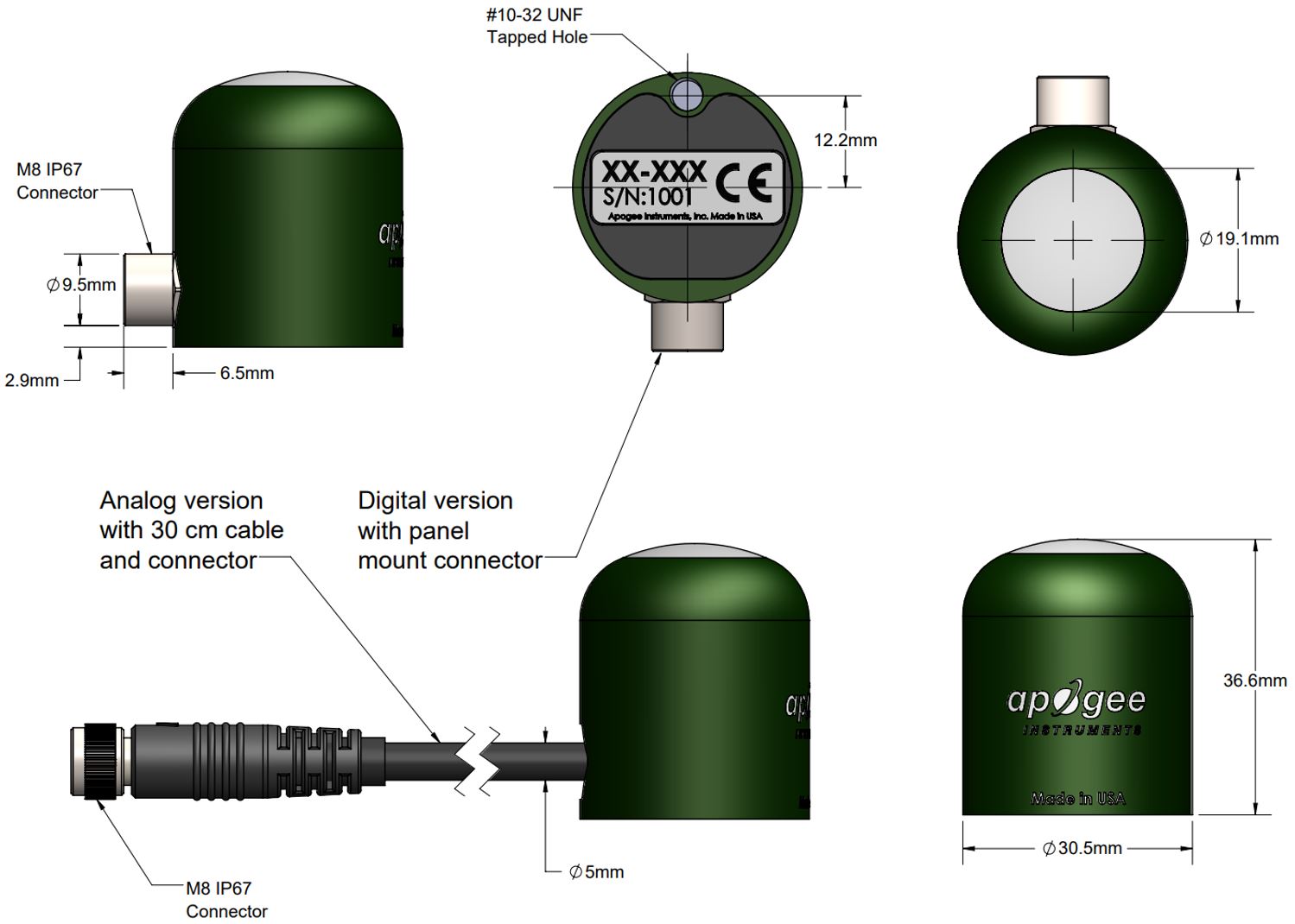

サイズ (CAP-S2-111-SS,CAP-S1-411-SS)

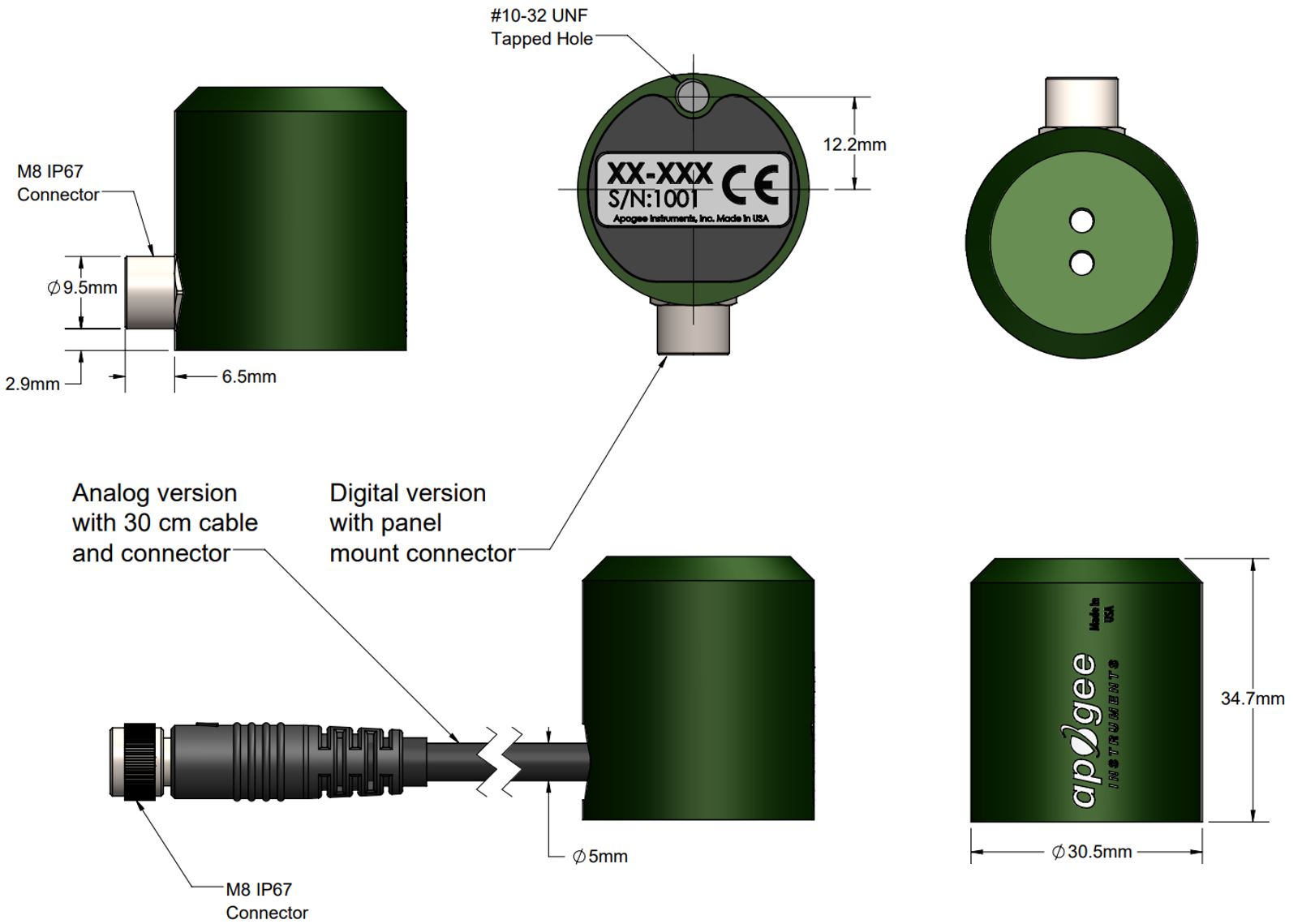

サイズ (CAP-S2-112-SS,CAP-S1-412-SS)
