シリコン紫外線計(Apogee SUシリーズ)

概要

焼結クオーツフィルターとフォトダイオードを備えた経済性に優れた紫外線(UV-A領域)センサです。

・小型・軽量・経済的
・応答速度が高速(<1ms)
・ヘッドが曲面なので、コサイン特性に優れ、降水が付着しにくい
・ケーブルコネクタ付きでケーブルの着脱が容易
・水平調整台、パイプ取付金具(オプション)を用意
・ハンディ指示計付きタイプ(MUシリーズ)もラインナップ(記録も可能)

型　式	CAP-SU-200-SS

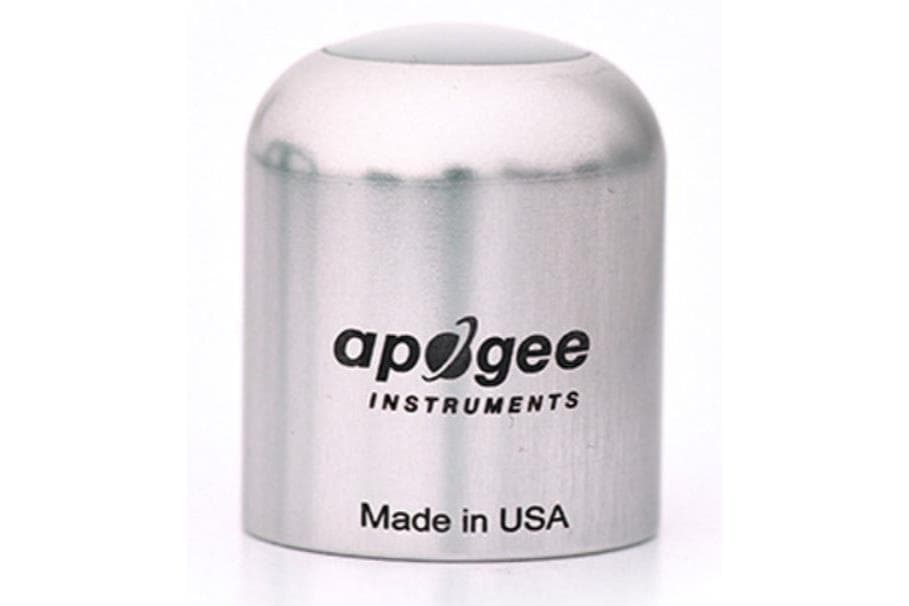

外　観
分光感度	305～390nm
測定範囲	0～100W/m2
標準フルスケール出力	0.1mV/W/m2 0.03mV/μmol/m2/s *下記出力は別モデルがあります。(要問い合わせ) 0-2.5V / 0-5V / SDI-12
校正の不確かさ (uncertainty of calibration)	±5%
再現性	<0.5%
応答速度	<1ms
非安定性	<2%/year
非直線性	<1%　(2000W/m2まで)
温度特性	<0.1%/℃
入射特性	±2%(45°)　±5%(75°)
視野角	180度
動作環境	-30～+85℃ 0-100%RH
ケーブル	5m(標準)

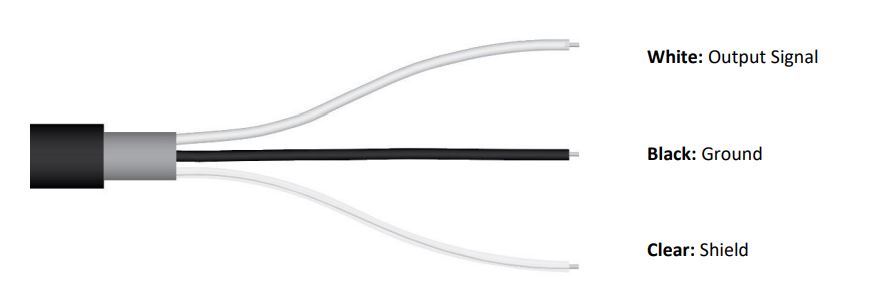

結線
外形寸法重量	2.4φx2.75H cm 90g

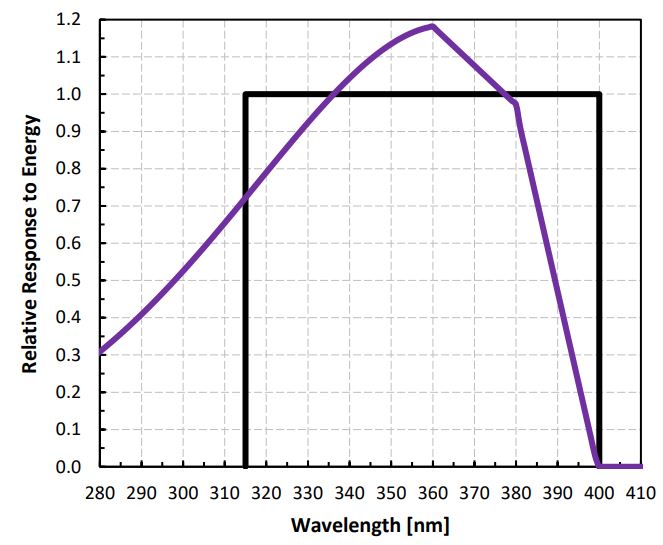

波長応答特性
取付方法
サイズ

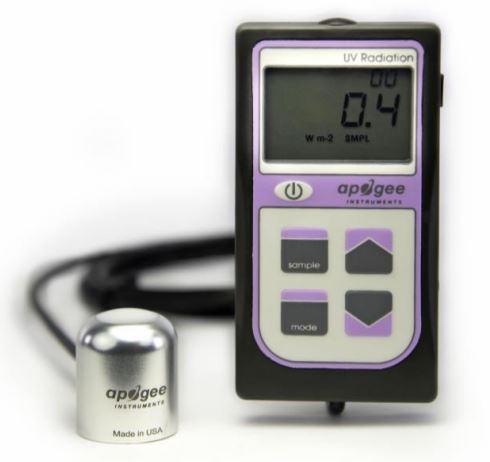

型　式

CAP-MU-250

外　観

センサ仕様

CAP-SU-200と同じ

動作環境

0～+50℃
0-90%RH
*高温高湿度条件は避けること

マニュアル保存データ数

オプション、水平台 CAP-AL100	水準器温度範囲:-29～ 55℃ 材質:アルミ水平台寸法図
オプション、パイプ取付金具	パイプ取付金具　CAP-AM-110 32 - 52φパイプ用、垂直、水平両方向対応　 8.89 x 11.43 x 6.35 cm 320g Apogee製水平台取付穴位置(赤丸) 穴がたくさんあってわかりにくいので参考に!
メータ付センサー	名称	ハンディ日射メータハンディ紫外線メータ
	日射型式	CAP-MP-100	CAP-MP-200
	紫外線型式	CAP-MU-100	CAP-MU-200
	センサーの仕様	CAP-SQ-110の仕様と同じ
	日射タイプ外観 CAP-MP-100 CAP-MP-200	水平台はオプション
	紫外線タイプ外観 CAP-MU-100 CAP-MU-200
	マニュアル保存データ数	99個
	自動モード	30秒サンプルの30分平均を自動保存(99個) 日積算量を同時に99個記録
	電源	CR2320　ボタン電池
	動作環境	0-50℃
	大きさ	126Hx79Wx24H
	重量	180g
	センサーセットの場合のケーブル長	本体上部に一体取付	2m
	取扱説明書	英語
