CTC-WD1

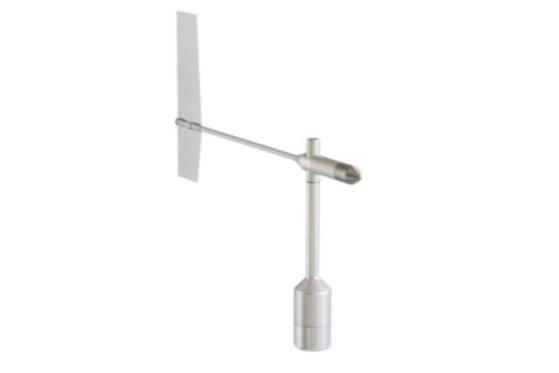

1st Class 矢羽根風向計(CTC-WD1)

概要

特徴

  • IEC 61400-12-1 1st Class
  • 低起動風速( 0.2m/s @ 90°)
  • 使用温度が広範囲
  • 精度 1°
  • ヒータを装備有り
  • 多様な出力
  • 校正証明書 (MEASENET)取得可能

仕様

スクロールすることができます

型 式 ヒータ無 CTC-WD1-10bit CTD-WD1-PTN2 CTC-WD1-CUR
ヒータ付 -Hを型番に付加

1st class 風向センサー

(10bit)測定範囲

 0-360°
起動風速  0.2m/s @ 90°
減衰係数
damping ratio
 0.3
使用温度範囲  -50~+80℃
ヒーター電源  24VAC/DC max25W
出力信号 10bit

ポテンショメータ

10kΩ

4-20mA
分解能 0.35° 0.35°
精  度 ±0.75° <1.5°
信号電源

3.3-42VDC

1.4mAstanby

0-30VDC

3.3-12VDC

15-24VDC
防水性  IP55
材質  アルマイト
大きさ  450φx410mm
出力インピーダンス  100Ω
重量  0.7kg
取付穴サイズ 35φx 25mm(1″パイプ用)
オプション出力

RS-485,0-20mA/0-10V-0-5VDC(注文時)

ポテンショメータはプルアップ抵抗付も有り
